Технические характеристики MAG322

Mag 322 инструкция и функции пульта

Подключение и настройка

• Схема подключения устройств к просмотру цифрового ТВ
• ТВ-приставка
• Подключение приставки к телевизору
• Подключение приставки к роутеру
• Подключение к приставке
• Подключение приставки по беспроводной сети wi-fi
• Меню BIOS, информация об устройстве и версия ПО, сброс до заводских установок
• Обновление ПО приставки

Схема подключения устройств к просмотру цифрового ТВ

К приставке по wi-fi можно подключить до трех устройств для просмотра ТВ одновременно (это может быть телевизор, ноутбук, домашний компьютер, планшет или смартфон):

ТВ-приставка

Передняя панель

Задняя панель

Пульт дистанционного управления

Подключение приставки к телевизору

Предупреждение! Перед подключением и отключением любых кабелей, отключите все устройства (ТВ, усилитель и т.д.) и отключите питание из розетки.

Подключение видео

Приставка позволяет подключать следующие видеокабели:

— HDMI — предоставляет наилучшее качество изображения и звука, позволяет воспроизводить цифровое видео высокой четкости (HD). Кабель HDMI (M) — HDMI (M) приобретается отдельно.

— композитный — дает стандартное качество изображения (этот кабель идет в стандартной комплектации).

Внимание! Соблюдайте цветность коннекторов и гнезд на вашем оборудовании. Используйте подключение с наивысшим качеством HDMI, которое позволяет Ваше оборудование.

Подключение аудио

Приставка позволяет провести аудиоподключение левого и правого каналов для воспроизведения стереозвука (выходы L и R). Стандартный кабель обеспечивает хорошее качество звука.

Подключение приставки к роутеру

Подключение приставки к роутеру возможно двумя способами: с помощью патч-корда (сетевого кабеля) и беспроводной сети WI-FI.

У Вас в роутере должна быть поддержка мультикаст и которая должна быть включена, (соответственно роутер настроен для работы в интернете), а роутер включен. Поддерживает роутер IPTV или нет, смотрите на сайте производителя роутера.

При самостоятельном подключении отдельно приобретается патч-корд (сетевой кабель, метров ):

1. С помощью патч-корда (сетевого кабеля) соедините в свободный порт роутера с разъемом Ethernet 10/100 приставки MAG250 Micro.

2. Подключите HDMI-кабель в разъем HDMI приставки и в HDMI вход телевизора.

Если в телевизоре нет HDMI входа, то для подключения приставки к телевизору используйте входящий в комплект кабель AV (выход AV) приставки (разъем minijack 3.5mm, похожий на разъем для наушников) и AV вход телевизора (три разъема типа «тюльпан», желтого, красного и белого цветов)

3. Подключите источник питания в разъем питания приставки.

4. Включите телевизор и на пульте управления телевизором выберите источник сигнала (кнопка TV/AV, SOURCE, INPUT или HDMI, в зависимости от модели телевизора).

Если приставка подключена к телевизору через кабель HDMI, при нажатии на кнопку TV/AV, SOURCE или INPUT на пульте управления телевизором, необходимо выбрать источник сигнала HDMI.

Если подключено через AV-кабель («тюльпаны»), то на пульте управления телевизором необходимо нажать кнопку TV/AV, SOURCE или INPUT.

Информация ориентировочная, т.к. пульты управления телевизором отличаются в зависимости от марки телевизора (см. инструкцию телевизора).

Подключение к приставке

Подключение с композитным кабелем

Подключение по HDMI

Если вы подключили к телевизору приставку по HDMI кабелю, включите приставку в розетку, нажмите на пульте (ПДУ) от телевизора кнопку TV/AV, SOURCE или INPUT и выберите HDMI1, HDMI2 или HDMI3 в зависимости от того, куда был подключен HDMI кабель.

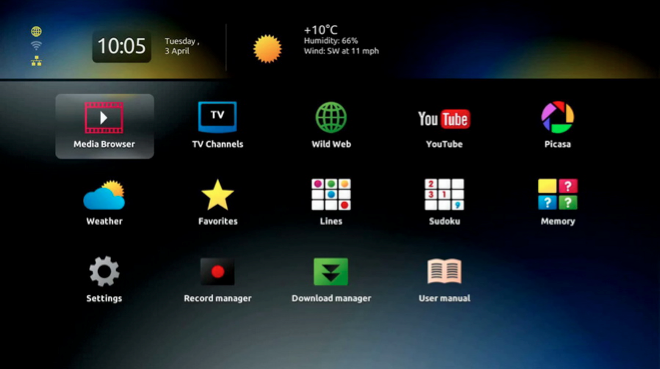

Если все подключено верно, то приставка загрузится, и вы увидите Меню внутреннего портала:

Подключение приставки по беспроводной сети Wi-Fi

Для работы приставки через Wi-Fi роутер, у вас предварительно должен быть настроен и включен Wi-Fi на роутере, сам роутер должен иметь поддержу IPTV. Поддерживает ли роутер IPTV по Wi-Fi, смотрите на сайте производителя.

Поддерживаемые Wi-Fi адаптеры

Производитель приставки поддерживает несколько производителей Wi-Fi адаптеров, с определенным чипсетом и ревизией (это очень важно).

Список поддерживаемых адаптеров и ревизий

Модель	Чипсет	Ревизия/Примечания
ASUS USBN13	Ralink RT3072	ревизия B1 не поддерживается
DLink DWA125	Ralink RT3070 Ralink RT5370	H/W Ver.: A1, A2, B1 (A3 — начиная с версии release-0.2.12)
Edimax EW-7711UAN	Ralink RT3070
Tenda W311MI	Ralink RT5370	начиная с версии release-0.2.12
TPLINK TLWN727N	Ralink RT3070	начиная с версии release-0.2.12
Dune HD Air	Ralink RT3070	начиная с версии release-0.2.12

Порядок установки/подключения устройств

Отсоедините патч-корд (сетевой кабель), если он был подключен к приставке. Приставка поддерживает горячую установку USB-устройств. Подключите устройство в один из доступных USB разъемов. Спустя какое‐то время (20‐30 секунд) устройство готово к работе. Состояние устройства можно проконтролировать на закладке «Состояние сети».

Подключение приставки по сети Wi-Fi

Способ №1. Подключение приставки во внутреннем портале

1. Войдите во внутренний портал (из портала «Stalker» Настройки — Переход во внутренний портал)

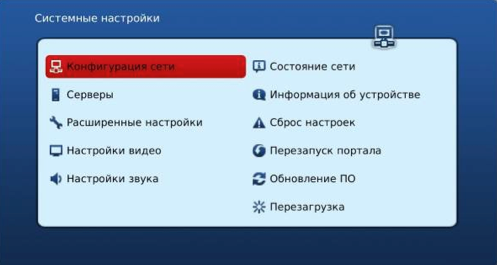

2. Войдите в меню конфигурации STB «Системные настройки» нажатием кнопки «SETUP» на ПДУ, наведя на «Конфигурация сети», нажмите ОК.

3. Наведите курсором вниз на Беспроводное (Wi-Fi) и нажмите ОК на ПДУ.

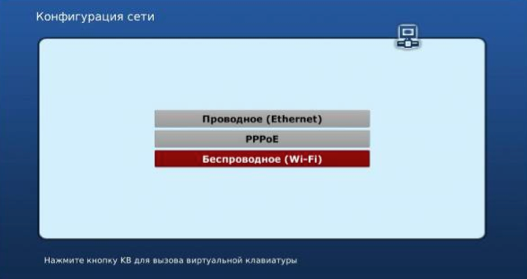

4. Нажмите ОК на ПДУ.

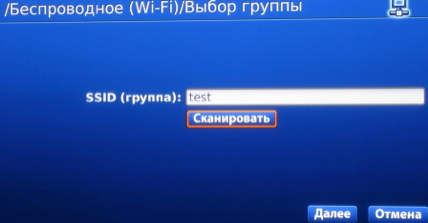

5. Нажмите курсор вправо наведя на Сканировать и нажмите ОК на ПДУ.

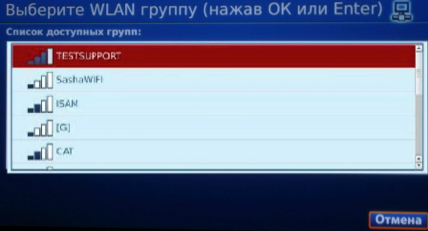

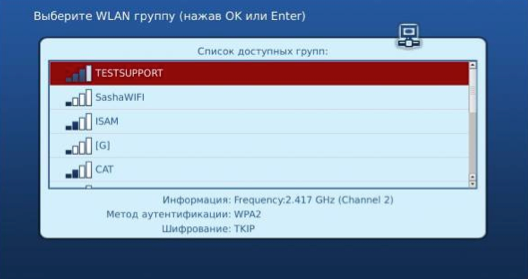

6. Откроется список с точками доступа, перемещая курсор вверх-вниз, найдите свою точку и нажмите ОК.

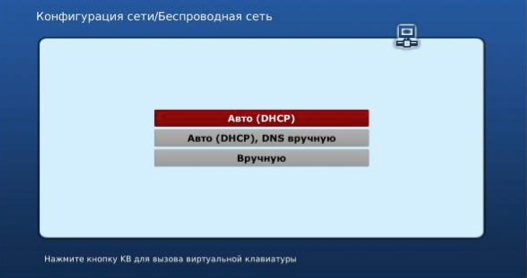

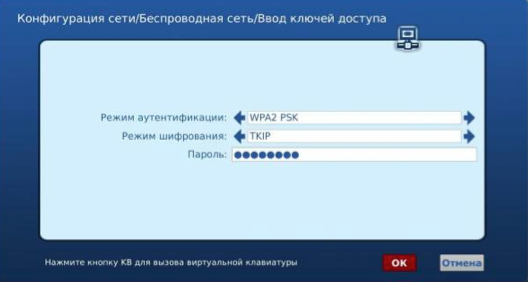

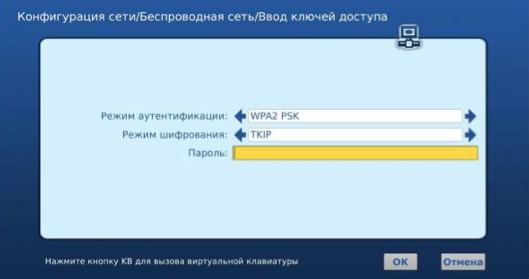

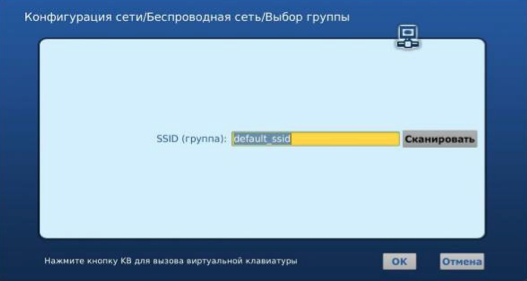

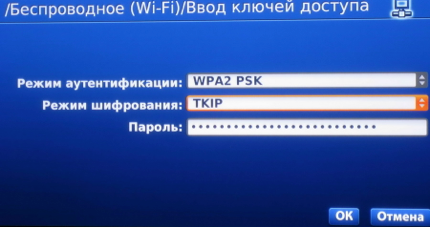

7. Наводя курсором на Режим аутентификации и шифрования, выберите тот режим аутентификации и шифрования, который стоит в роутере.

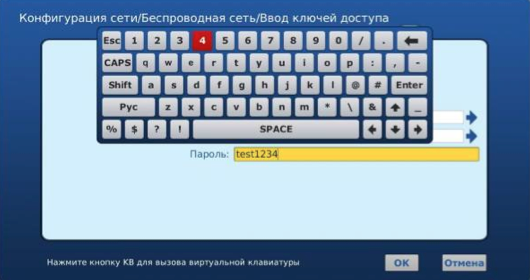

Затем нажмите на ПДУ кнопку КВ (Виртуальная клавиатура) и введите пароль, который стоит в роутере для вашей точки доступа.

Наведите курсором на ОК и нажмите ОК на ПДУ.

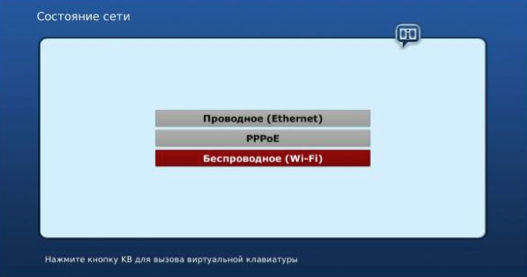

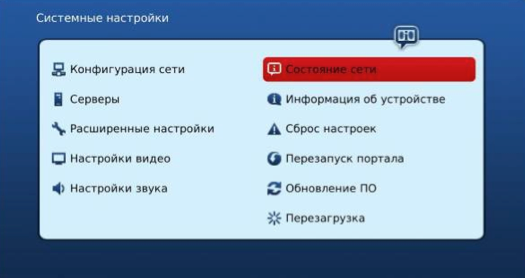

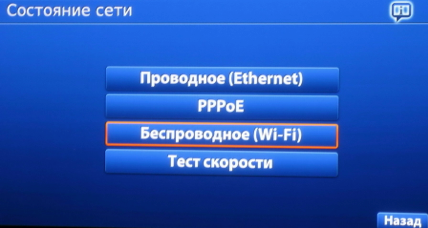

8. В Меню «Системные настройки» наведите курсором на «Состояние сети» и нажмите ОК.

9. Нажмите курсором вниз, наведя на «Беспроводное (Wi-Fi)» и нажмите ОК.

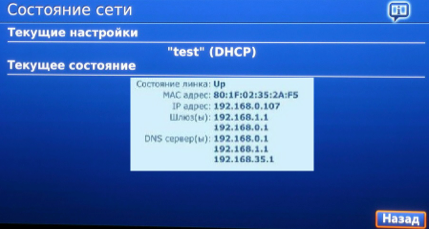

10. Здесь будет показано, подключилась ли приставка к роутеру и присвоен ли IP адрес. Если вы увидите подобную информацию, то приступайте к основным настройкам.

Способ №2. Подключение приставки в портале Stalker

1. Отсоедините патч-корд (сетевой кабель), если он был подключен к приставке. Приставка поддерживает горячую установку USB-устройств. Подключите Wi-Fi устройство в один из доступных USB-разъемов. Спустя какое‐то время (20‐30 секунд) устройство будет готово к работе. Состояние устройства можно проконтролировать на закладке «Состояние сети»

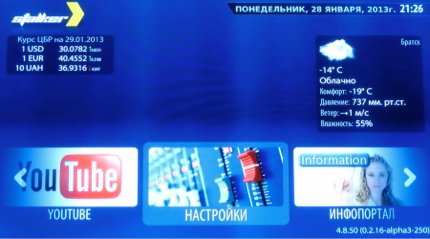

Нажмите на ПДУ влево или вправо курсор, чтобы в центре были «Настройки». Наведя на «Настройки» нажмите на ПДУ, ОК.

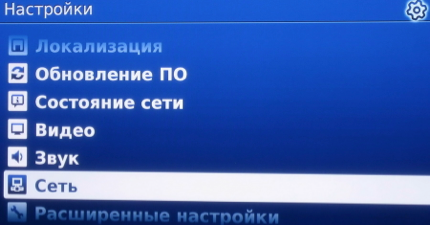

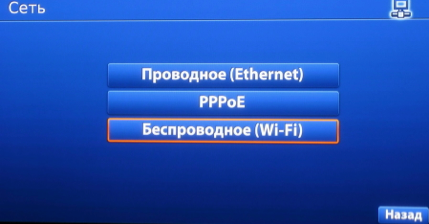

Наведите курсором на «Сеть» и нажмите ОК.

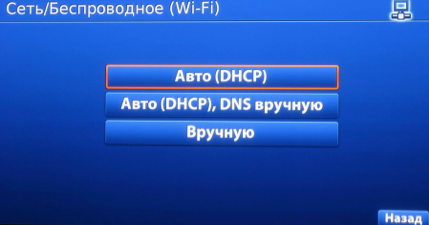

Наведите курсором на «Беспроводное (WiFi)» и нажмите ОК.

Наведите курсором на «Сканировать» и нажмите ОК.

Откроется список с точками доступа, перемещая курсор вверх-вниз, найдите свою точку и нажмите ОК.

Наводя курсором на «Режим аутентификации и шифрования», выберите тот режим аутентификации и шифрования, который стоит в роутере. Нажмите на ПДУ кнопку КВ (Виртуальная клавиатура) и введите пароль, который стоит в роутере для вашей точки доступа. Наведите курсором на ОК и нажмите ОК на ПДУ.

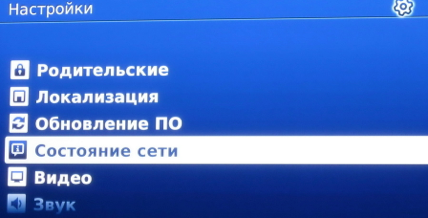

В меню «Настройки» наведите курсором на «Состояние сети» и нажмите ОК.

Нажмите курсором вниз, наведя на «Беспроводное (Wi-Fi)» и нажмите ОК.

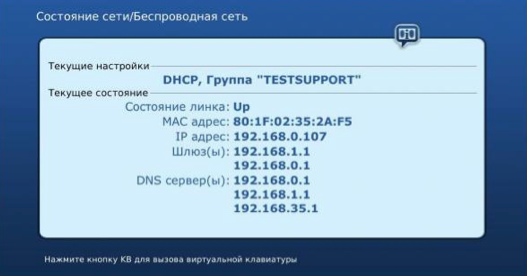

Здесь будет показано, подключилась ли ваша приставка к роутеру и присвоен ли IP адрес. Если вы увидите подобную информацию, то приступайте к основным настройкам.

Меню BIOS, информация об устройстве и версия ПО, сброс до заводских установок

Чтобы зайти в меню BIOS приставки, нужно:

1. Выключить питание устройства.
2. Нажать и держать зажатой кнопку «Menu» на пульте ДУ.
3. Не отпуская кнопки «Menu», включить питание устройства.

Как посмотреть версию ПО и информацию об устройстве?

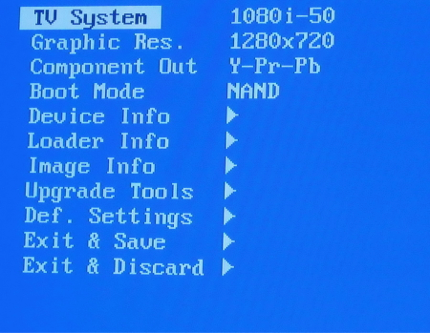

1. Зайти в меню **BIOS**
2. Выбрать «Device info» и нажать вправо на пульте ДУ:

• «Vendor» — Идентификатор производителя
• «Model» — Идентификатор модели
• «Ver. Hardware» — Версия реализации системной платы
• «Serial Number» — Серийный номер
• «MAC address» — Физический адрес сетевого интерфейса
• «Loader Info» нажать вправо на пульте ДУ:
• «Version Number» — Версия загрузчика (если включен второй загрузчик, то Вы увидите версию второго загрузчика)
• «Date & Time» — Дата и время версии загрузчика
• «Image info» нажать вправо на пульте ДУ:
• «Version» — Версия программного обеспечения
• «Description» — Подробное описание версии

Как сбросить BIOS приставки на заводские настройки?

1. Зайти в меню **BIOS**
2. Выбрать «Def. Settings»
3. Нажать вправо
4. Подтвердить нажатием кнопки «ОК»
5. Выбрать «Exit & Save» для сохранения изменений и выхода. STB автоматически перезагрузится.

Возможно, понадобится выбрать необходимый режим загрузки «NAND», «DHCP». Для этого необходимо после сброса на заводские настройки, повторно, зайти в BIOS и выполнить нижеописанные действия.

Переключение режима загрузки DHCP/NAND/NAND2

1. Зайти в меню **BIOS**
2. Выбрать «Boot Mode» и путем нажатия на пульте ДУ вправо установить режим загрузки DHCP, NAND или NAND2
3. Выбрать «Exit & Save» и нажать на пульте ДУ вправо
4. Подтвердить нажатием «OK».

Обновление ПО приставки

Обновление ПО нужно проводить время от времени, после обновления возможно появление новых функций.

Способ №1. Обновление приставки во внутреннем портале

Если не появлялось сообщение авто обновления, то зайдя в меню Внутреннего портала, курсором вниз наведите на Настройки и нажмите ОК.

Откроется окно с Настройками:

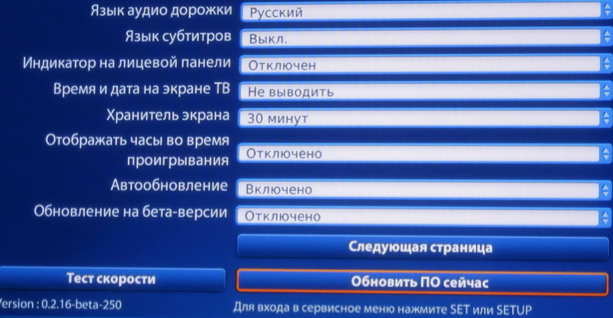

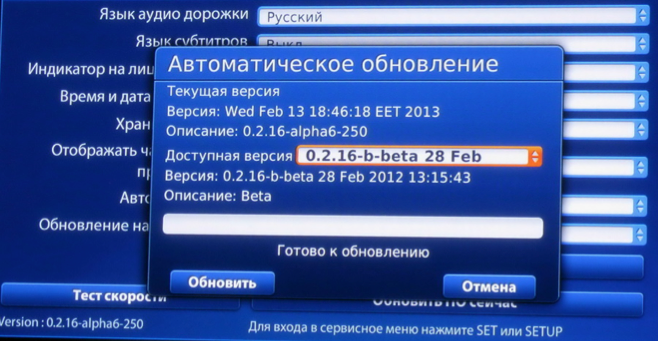

Нажмите на пульте ДУ курсор вниз до Обновить ПО сейчас, нажмите ОК на пульте ДУ. Откроется окно с Автоматическим обновлением:

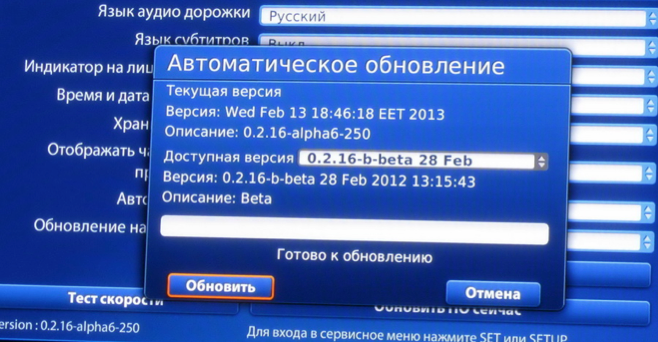

Нажмите на пульте ДУ кнопку ОК. Откроется вкладка с выбором версий прошивок:

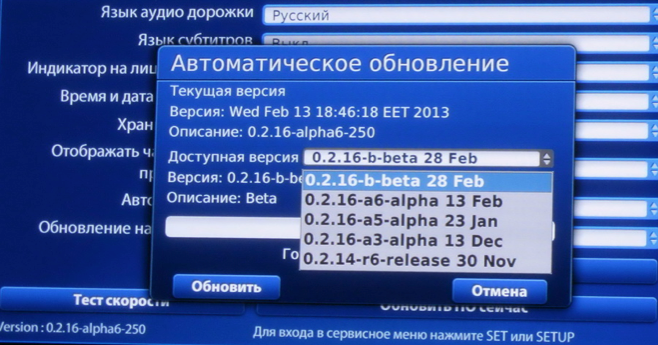

Курсором на пульте нажмите вниз для выбора прошивки, затем нажмите ОК

Нажмите курсором вниз до «Обновить», нажмите на ПДУ кнопку ОК.

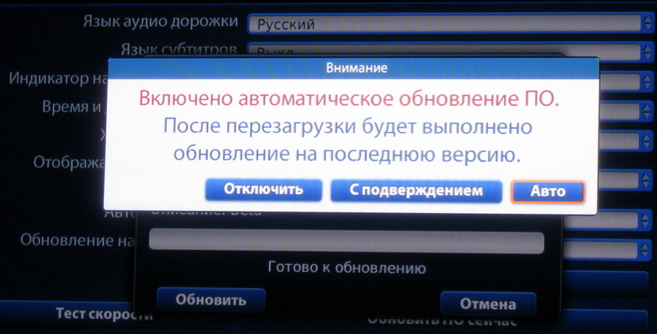

Откроется окно с подтверждением автоматического обновления, на ПДУ нажмите ОК. Начнется обновление.

Обновляться и перегружаться приставка будет 10 минут.

После перезагрузки откроется меню Внутреннего портала.

Способ №2. Обновление приставки в портале Stalker

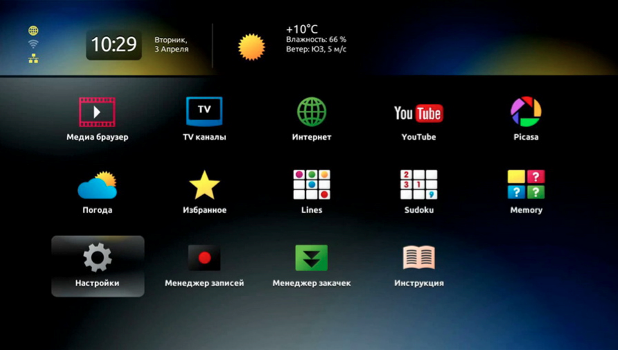

Выйдите в Меню, наведите на «Настройки» и нажмите ОК на ПДУ.

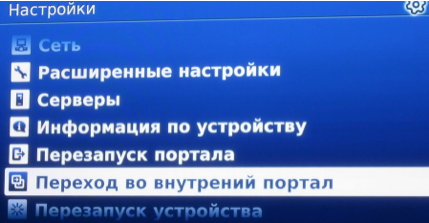

Откроется меню с настройками, нажмите на ПДУ курсор вниз до пункта «Переход во внутренний портал», нажмите ОК.

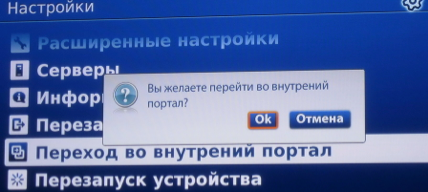

Появится окно «Вы желаете перейти во внутренний портал?» Наведите на ОК и нажмите ОК на ПДУ.

Приставка начнет перегружаться, и откроется Внутренний портал приставки. Зайдя в меню Внутреннего портала, курсором вниз наведите на Настройки и нажмите ОК.

Откроется окно с Настройками:

Нажмите на пульте ДУ курсор вниз до Обновить ПО сейчас, нажмите ОК на пульте ДУ. Откроется окно с Автоматическим обновлением:

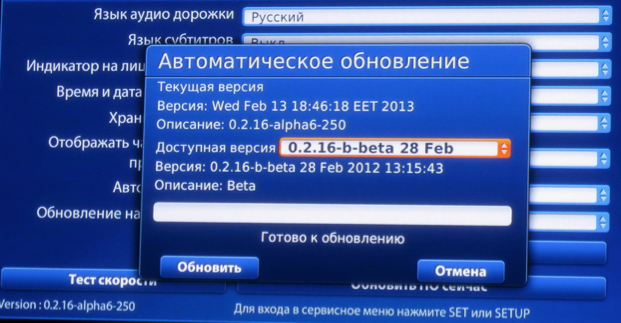

Нажмите на пульте ДУ кнопку ОК. Откроется вкладка с выбором версий прошивок:

Курсором на пульте нажмите вниз для выбора прошивки, затем нажмите ОК

Нажмите курсором вниз до «Обновить», нажмите на ПДУ кнопку ОК.

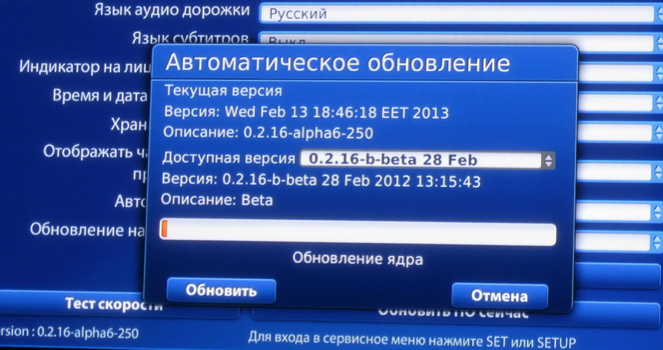

Откроется окно с подтверждением автоматического обновления, на ПДУ нажмите ОК. Начнется обновление.

Обновляться и перегружаться приставка будет 10 минут.

После перезагрузки откроется меню Внутреннего портала.

Источник

Mag 322 инструкция и функции пульта

КИБЕРМАРКЕТ ЭЛЕКТРОНИКИ ЗАКАЗАТЬ ОБОРУДОВАНИЕ КОМПЬЮТЕРНЫЙ СЕРВИС / ЗАКАЗАТЬ МАСТЕРА СИСТЕМНЫЙ ИНТЕГРАТОР / ЗАКАЗАТЬ ЗВОНОК

309-34-01

Официальный партнёр Интернет-провайдера NEWlink

Доставка и пункты самовывоза товара в СПб Смотреть Предоставляем услуги настройки, монтажа и обслуживания техники

ЕЖЕДНЕВНО 10.00 — 20.00

Продажа техники

Настройка

Обслуживание

ЗАКАЗАТЬ ОБОРУДОВАНИЕ

• Каталог товаров
• IP телевидение
• IPTV приставка MAG322

IPTV приставка MAG322 — это устройство (ресивер) которое принимает сигнал цифрового телевидения и передаёт его на экран телевизора. MAG245 разработан как удобное, компактное и мощное решение для просмотра IPTV на экране Вашего телевизора.

Подключив MAG322 к своему HD-телевизору или домашнему кинотеатру, вы сможете наслаждаться действительно кристально чистым HD-изображением и по-настоящему реалистичным, объёмным звуком формата 5.1!

Кроме того, Вы можете подключить к приставке ваши медиаустройства для воспроизведения аудио и видеофайлов. Приставка способна преобразовывать формат видеоизображения специально под Ваш телевизор.

Схема подключения MAG322

Варианты подключения к телевизору:

Используйте подключение с наивысшим качеством, которое позволяет Ваш телевизор.

HDMI порт

Кабель: HDMI

Видео: SD + Full HD

Звук: цифровой

Предоставляет наилучшее качество изображения и позволяет воспроизводить цифровое видео высокой четкости (Full HD).

TRRS порт

Кабель: 3 x RCA — 3,5mm

Видео: SD + Full SD

Звук: аналоговый

Дает стандартное качество изображения.

Технические характеристики MAG322

Интерфейсы:

• 2 USB;
• RC
• Ethernet 10/100;
• HDMI;
• Optical S/PDIF 7.1;
• TRRS (композитный видеовыход и линейный стереовыход);
• Питание.

В комплект входит:

• IPTV приставка;
• Кабель HDMI
• Внешний блок питания;
• Пульт ДУ;
• 2 батарейки АА для пульта ДУ;
• Руководство по эксплуатации.

Физические параметры:

• вес 144 гр.;
• размеры 132х87х26 мм.;
• рабочая температура от 1 до +40 С.

Размеры (ш/г/в), мм	132x87x26
Вес, г	144

Чипсет	BCM75839
Процессор	MIPS 4KE Dual Core CPU 750МГц
Производительность	2000 DMIPS
Оперативная память	512 МБ
Флэш-память	512 МБ

Операционная система	Linux 3.3
Встроенный медиапортал с функциональностью IPTV на базе WebKit HTTP 1.1, HTML 4.01 XHTML 1.0/1.1; DOM 1, 2, 3, CSS 1, 2, 3; XML 1.0, XSLT 1.0, XPath 1.0 ; SOAP 1.1; JavaScript ECMA-262, revision 5; Media JavaScript API; C layer SDK
Поддерживаемые Middleware	Ministra multiscreen TV platform

Оптический аудио-выход S/PDIF, HDMI 1.4 выход, Композитный + стереофонический A/V выход, Ethernet 100 Мбит/с, USB2.0х2

PC и NAS в локальной сети Stream media протоколы (RTSP, RTP, UDP, IGMP, HTTP) USB-устройства.

Аудио кодеки	MPEG-1 layer I/II/III, WMA, AAC-LC, HE-AAC v1, HE-AAC v2, Dolby Digital (опционально)
Аудио форматы	MP3, MPA, M4A, WMA, Ogg, WAV
Видео режимы	1080i, 1080p, 720p, 576p, PAL, NTSC
Видео кодеки	MPEG-1/2, MPEG-4, H.264/AVC HP@L4.2, WMV9, H.265/HEVC Main and Main10 profile up to 1080p at 60 fps, XviD, поддержка 3D видео
Видео контейнеры	MKV, MPEG-TS, MPEG-PS, M2TS, VOB, AVI, MOV, MP4, ASF, QT, WMV
Форматы изображений	JPEG, PNG, BMP, GIF, RAW
Субтитры	DVB, PGS, SRT, ASS, SUB
Форматы плейлистов	M3U

Видео-обзор

Обзор портов IPTV приставки MAG322и ответы на вопросы, которые помогут с выбором оборудования для просмотра IP телевидения.

Предлагаем в СПб купить IPTV приставку MAG322 в интернет-магазине NowHelp. У нас не только доступные цены и гарантия, но и доставка, установка, настройка и другие услуги от нашего кибермаркета и сервисного центра. Отзывы пользователей, подробное описание товара и консультация нашего специалиста помогут правильно выбрать необходимое устройство для ваших целей. Товары в наличии или под заказ у производителя.

Источник

IPTV приставка MAG 322 от INFOMIR

IPTV SET-TOP BOX MAG 322/ MAG 323

MAG322 — это полноценная замена уже известной MAG254, но с более мощным и сильным двухъядерным процессором на новом чипсете от Broadcom — BCM75839. В этой небольшой коробочке спрятано 512 МБ оперативки и 750 МГц ядра MIPS 4KE Dual Core CPU. Такая малышка заставит работать любой IPTV/OTT-проект за самое короткое время.

Приставка подключается достаточно просто, снабжена защищенными соединениями и портами, визуально напоминает предшествующую модель. Внедренная технология HEVC позволяет получать изображение максимального качества при минимальных расходах – действует система сжатия файлов без ущерба для отображения на экранах. Это особенно актуально в случаях, когда передача данных нестабильна, либо наблюдаются сложности со связью.

Благодаря этой технологичной, полностью удовлетворяющей все запросы приставке, пользователи Ваших услуг будут наслаждаться высочайшим качеством картинки и отличным уровнем звука. Это обеспечивают выходы S/PDIF и HDMI 1.4b. Поддержка кодека HEVC справится с разгрузкой сети.

М одель 322, как и предыдущая 254-ая, гармонично работает с BCM75839, 2 USB 2.0, HEVC, Linux 3.3, API MAG JS и обеспечивающей 3D графику OpenGL ES 2.0.

Приставки MAG 322 по специальной цене . Оформление заказов от 10 штук . Возможны дополнительные проектные скидки.

Звоните по телефону +7 495 196-27-41 .

Источник

Провайдер «ISP Skyline»

Настройка IPTV, на MAG 250,322, 323

Настройка IPTV, на MAG 250,322, 323

Настройка приставки MAG 250, MAG 322
1. Подключите блок питания к приставке и включите его в электрическую розетку. Подключите приставку к вашему телевизору HDMI или RCA кабелем.
2. В качестве источника на телевизоре выберите HDMI или AV в зависимости от использованного типа кабеля. После загрузки приставки Вы попадете в главное меню.
3. На ПДУ нажмите кнопку «Setup». Стрелками выберите меню «Advanced Settings» и нажмите на ПДУ кнопку «OK».

4. В появившемся окне в меню «Language» выберите «Русский (Russian)», а в меню «Time zone» установите «Europe/Moscov». Для сохранения настроек выберите кнопку «OK» на экране вашего телевизора и нажмите кнопку «OK» на ПДУ.

5. В окне системных настроек выберите пункт «Перезагрузка» и нажмите кнопку «OK» на ПДУ, в появившемся окне на кнопке «Да» нажмите кнопку «OK» на ПДУ.

6. Загружаем приставку, заходим в раздел IPTV каналы:

7. В разделе IPTV каналы нажимаем кнопку «MENU», в верхней части экрана выбираем раздел «ГРУППА», в этом разделе выбираем раздел «Загрузить плейлист». После чего при выходе сохраняем изменения.

Источник
