Смарт-выключатель Sonoff WiFi: обзор, подключение и настройка

«Умный дом» – это комплекс устройств, направленных на настройку, дистанционную диагностику и отслеживание статуса работы тех или иных коммуникаций в жилом помещении. Sonoff WiFi – одна из таких вещей, которые придутся по вкусу всем радиолюбителям. Это контроллер для дистанционного управления питанием и отслеживания статуса режима работы. Что он собой представляет? Как его подключить, настроить?

1. Общие сведения
2. Как подключить и настроить?
3. Управление при помощи пульта
4. Максимально возможная нагрузка

Общие сведения

Sonoff WiFi – это недорогой дистанционный контроллер питания с функцией включения/выключения как по требованию, так и по заданному расписанию. Работает через Wi-Fi (соответственно, должна иметься настроенная домашняя беспроводная сеть), все данные синхронизируются через облако. Это одновременно и преимущество, и недостаток.

Во-первых, заданный график работы будет соблюдаться всегда, даже если были какие-то прерывания в работе Wi-Fi. Но при этом устройство полноценно работает и получает сигналы извне только при наличии доступа в интернет. Если же у провайдера неполадки и доступ временно отсутствует, то гаджет переходит в режим защиты, то есть отключается.

При возобновлении доступа в сеть график работы автоматически синхронизируется (никаких сбоев при этом не возникает).

В плане функционала – это как «умная розетка». Но подключить может буквально любой потребитель. Соединение выполняется при помощи специальных зажимных клемм. Ввод и вывод – по 3 провода (фаза/ноль/заземление). Дополнительно в устройстве имеется COM-порт, с которого можно получать данные о текущем напряжении, нагрузке, пиковой мощности.

Как подключить и настроить?

Контроллер Sonoff WiFi Smart Switch (именно так он именуется производителем) визуально схож на обычный автомат питания, которые устанавливаются в щитовой. Снаружи имеется 2 входа (фаза/ноль на вход и вывод). Ещё два имеется внутри (для заземления).

Корпус снимается пластиковой защелкой. Никаких уплотнительных резинок, мембран устройство не имеет, так что оно однозначно не подойдет для использования в условиях повышенной влажности.

Производитель дополнительно выпускает и реализует водоустойчивый корпус-чехол как раз для таких целей.

Итак, для подключения необходимо подвести минимум 2 провода бытовой электросети (220В). Вывод делается таким же образом, соединение при помощи клемм.

Сразу после включения питания (подачи напряжения) устройство переходит в дежурный режим. При этом моргает светодиодный индикатор.

Далее для настройки прибора потребуется:

1. Установить на смартфон приложение E-WeLink. Оно доступно для Android и iOS. На самой упаковке к гаджету есть QR-код – это как раз и есть ссылка на приложение.

1. Потребуется указать связку логин/пароль, а также электронную почту для восстановления доступа (на почту придет письмо, в котором будет ссылка для активации аккаунта).
2. В программе выбрать «Поиск» и дождаться, когда выключатель будет обнаружен. Стоит учесть, что это возможно лишь в том случае, если на него уже подается питание. То есть он должен быть подключен к электросети (вывод – не обязательно).
3. Указать в приложении беспроводную сеть, которая будет использоваться для подключения смарт-выключателя.

На этом базовая настройка закончена. С помощью мобильного приложения можно:

• отследить текущий статус работы выключателя (включен/выключен);
• задать график включения/отключения (можно на целую неделю, нет ограничений по количеству создаваемых команд);
• дать название устройству (пригодится, если дистанционных выключателей в доме установлено несколько).

А вот узнать текущее напряжение и прочую информацию, к сожалению, нельзя. С COM-порта информация не передается «в облако», иными способами получить данные не представляется возможным.

Sonoff имеют также механическую кнопку управления. Работает она как обычный выключатель. Светодиодный индикатор имеет 2 варианта сигнала: моргает (значит дежурный режим, то есть не подсоединен потребитель) и постоянно горит (исправно работает, синхронизация данных включена и активна).

Каких-либо особых требований к Wi-Fi у устройства нет. Единственный нюанс: не поддерживается 802.11ac. То есть к сети 5 ГГц подключиться не получится (приложение даже не покажет имеющиеся сети такого диапазона).

Управление при помощи пульта

Sonoff действительно также может управляться с пульта дистанционного управления – такой выпускается производителем. Сигнал принимается встроенным радио-модулем (работающем на частоте в 450 МГц). В комплекте его, к сожалению, нет.

В следующем видео можно посмотреть обзор и подключение устройства:

Максимально возможная нагрузка

На официальном сайте производителя указано, что Sonoff рассчитан на максимальную нагрузку в 2,2 киловатта (при использовании электросети на 220В). При этом какого-либо чрезмерного нагрева корпуса реле не наблюдается. Допустимая краткосрочная нагрузка – 3,5 кВт.

Это означает, что далеко не все водонагреватели можно подключать через Sonoff. Стиральные машины – нельзя, обогреватели – тоже. Всю остальную бытовую технику, включая холодильник, можно.

Разветвлять вывод питания можно, но не рекомендуется. На этот счет у производителя есть модели Sonoff, поддерживающие подключение сразу до 4 выделенных линий. То есть каждым устройством можно будет управлять отдельно и задавать свой график, по которому они будут работать.

Для кого будет полезным данное устройство? По большей части – радиолюбителям, электрикам, которые хотят за очень дешево получить полноценную смарт-розетку. Но при этом Sonoff изготовлен качественно, без использования дешевых комплектующих (это касается и контроллера, диодного моста, берущих на себя также защитные функции).

Итого, Sonoff WiFi – это модельный ряд смарт-выключателей. Средняя стоимость за самую доступную модель – всего 5 долларов (если покупать в китайском интернет-магазине). Базового функционала большинству будет более чем достаточно. Единственный недостаток таких реле, если ориентироваться на отзывы, оставленные на тематических форумах – это отсутствие возможности в мобильном приложении отслеживать текущее напряжение, а также количество потребленных киловатт за тот или иной временной промежуток.

Источник

Выключатель Sonoff RF управляемый по Wi-Fi и 433MHz RF для «умного дома».

• Цена: $7.20 + доставка $4.61

• Перейти в магазин

Здравствуйте. Своим сегодняшним обзором я продолжу серию обзоров о компонентах для умного дома. В этот раз мы рассмотрим выключатель Sonoff RF, разработанный студией ITEAD из Шеньчжэня, которым можно управлять как вручную, так и по Wi-Wi через облако, а также по радиоканалу 433MHz, что позволяет состыковать выключатель с оборудованием других фирм. Если вам это интересно – добро пожаловать под кат.

Заказ был сделан 12 июня и уже 28 июня он домчался до меня почтой Гонконга:

Выключатели поставляются вот в такой картонной коробочке:

На боковой грани которой указаны характеристики выключателя:

Посмотрим на характеристики со страницы товара производителя, по совместительству и продавца:

В коробочке, помимо выключателя находятся четыре самореза для закрепления клеммных крышек после монтажа выключателя:

Рассмотрим выключатель повнимательнее:

Вход выключателя – слева, выход – справа. Это указано стрелочкой. Правее стрелочки находится кнопка ручного включения выключателя, ей же производится привязка радиопульта к выключателю. Справа – светодиод сигнализирующий о режимах работы устройства.

Снимем клеммные крышки:

И верхнюю крышку:

Что полностью соответствует описанию от производителя:

Выключатель выполнен на базе платформы ESCP (Espressif Systems’ Smart Connectivity Platform) ESP8266:

Даташит можно посмотреть здесь.

Оторвём наклейку с реле и посмотрим на его тип:

HRS3FN от фирмы HKE. Его даташит можно увидеть здесь.

И сейчас будем подключать сразу два выключателя, чтобы убедится в корректности работы и отсутствии взаимных помех.

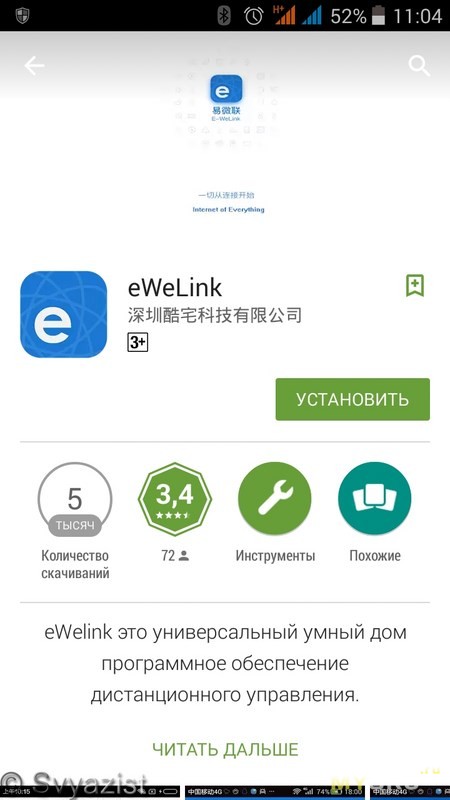

После подключения выключателей, устанавливаем на телефон приложение eWeLink из маркета:

После установки приложения – мы попадём в экран входа:

Если вы ещё не зарегистрированы – жмём «Register»:

Выбираем «Россия», вводим свой почтовый адрес, нажимаем «NEXT»:

Проверяем свой почтовый ящик и ищем письмо с кодом подтверждения. Кстати, подтверждение не пришло на ящик gmail.com, зато пришло сразу на ящик mail.ru.

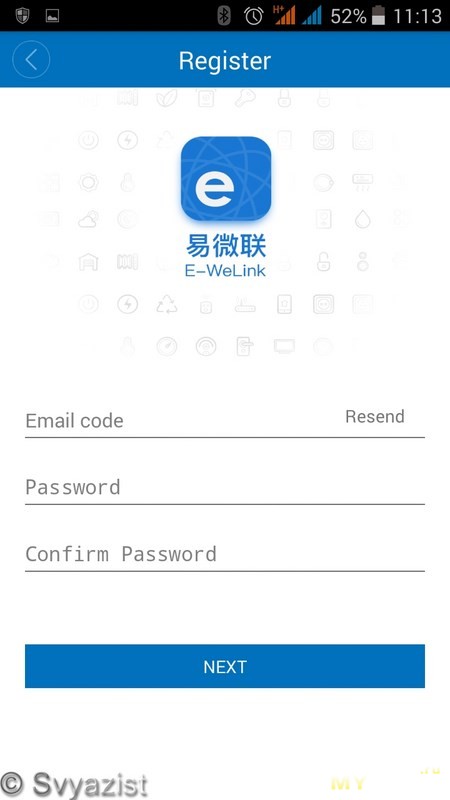

Вводим код подтверждения и придумываем пароль.

Теперь можно войти в приложение:

Выбираем «Add Device» для добавления выключателя:

Зажимаем кнопку на выключателе пока светодиод не начнёт мигать. Ставим галочку сверху на «1th» и жмём «NEXT».

Приложение запросит пароль от вашей сети Wi-Fi:

После ввода пароля будет выполнен поиск устройства:

И его подключение:

Назовите ваше устройство так, как вам будет удобно:

И стало доступно в вашем списке устройств:

При заходе на страницу управления выключателем, приложение уведомляет, что появилась новая прошивка и просит обновиться:

Идём в настройки:

И жмём «Click to upgrade»:

На этой же странице можно выбрать, в каком положении по умолчанию останется выключатель в случае пропадания питания.

Доступны настройки различных таймеров для выключателя:

После «привязки» устройства у него может быть только один хозяин и один аккаунт. Но вы можете поделится с другим телефоном возможностью управления:

Кнопка, которой можно управлять выключателем из любой точки мира.

Устройства можно группировать и создавать различные сценарии:

Подключаем второй выключатель:

Помимо управления по Wi-Fi – Sonoff RF поддерживает управление по радиоканалу. Пульт в комплект не входит и приобретается отдельно. К выключателю можно привязать любой свой радиопульт, работающий на частоте 433MHz.

У меня нет такого лишнего пульта. Поэтому мы пойдём другим путём.

Запускаем программу e-Control (её описание есть в предыдущих частях моих обзоров, посвящённых компонентам умного дома, ссылки я дам в конце обзора):

Добавляем пульт для розеток, найдя в облаке любой пульт для радиоканала и подключаем его к Broadlink Pro 2, который имеет радиоуправление:

Быстро нажимаем два раза кнопку на выключателе Sonoff RF и дождавшись, когда светодиод мигнёт один раз красным светом – нажимаем кнопку на нашем виртуальном пульте ДУ. Теперь выключателем можно управлять не только через родное облако,

но и через Broadlink, связав его с остальными компонентами и используя различные сценарии и взаимодействия.

Спасибо за внимание.

Мои предыдущие обзоры из серии «умный дом»:

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Источник

Sonoff Basic (Подключение за 10 Минут) + Настройка eWeLink

Гаджеты

1. Инструкция по подключению Sonoff Basic
2. Настройка работы в приложении eWeLink
3. Сопряжение Sonoff Basic
4. Настройка Sonoff Basic в eWeLink. Таймеры, работа по расписанию.
5. Обновление прошивки, дополнительные функции
6. Сброс до заводских настроек

Монтаж wi-fi реле Sonoff Basic (на русском языке — Сонофф Басик) подразумевает его последовательное подключение в цепь питания бытового электроприбора, либо иного электронного устройства с питанием от сети 220v. Реле Sonoff Basic сохраняет информацию о таймерах в памяти устройства.

Сопряжение с гаджетом и настройка потребует установки приложения eWeLink. При нахождении реле и устройства с приложением eWeLink в локальной сети (подключены в одному wi-fi) возможна отправка команд без интернет соединения.

Синхронизация времени осуществляется с Китайского облака, поэтому Sonoff продолжит работу по установленным таймерам при длительном отсутствии интернета, до первой перезагрузки устройства. Прекрасно работают в паре с датчиками движения.

Инструкция по подключению Sonoff Basic

• Wifi реле Sonoff Basic (либо Sonoff Basic R2, R3 различий при подключении нет).
• Бытовой прибор, который будем автоматизировать. Я буду делать умным удлинитель.
• Инструмент — канцелярский нож, кусачки, маленькая отвертка крестовая и плоская.

1. Извлекаем реле из упаковки. В комплекте Sonoff Basic: боковые крышки, болты для крепления крышек и краткая инструкция.
2. Определитесь с местом установки реле. Обычно я ставлю посередине длины шнура питания. Иногда такая установка невозможна если провод проходит за шкафом, под диваном и в других труднодоступных местах. Кусачками перерубаем провод питания электроприбора в месте установки.
3. Канцелярским ножом аккуратно срезаем первый слой изоляции. Не прорежьте провода. Под изоляцией три провода из которых: коричневый фаза (L), синий нейтраль (N), желто — зеленый земля (PE). Зачищаем изоляцию на фазном (L) и нейтральном проводе (N). Подключение земли не предусмотрено. Отгибаем провод в сторону, подключать не будем.
4. К левой части Sonoff Basic подключаем часть провода с вилкой. Она будет идти в розетку. Вставляем провода N и L в зеленую колодку, надпись на корпусе Input. Плоской отверткой зажимаем контакты. Если не известно где фаза, поможет индикатор фазы.
5. К правой части Sonoff подключаем провод электроприбора. Вставляем провода N и L в зеленую колодку, надпись на корпусе Output. Плоской отверткой зажимаем контакты.
6. Остался третий провод — земля. Между корпусом прибора и местом куда закручивается болт крепления крышки есть место куда он встает впритык и никуда не денется. Убираем его, что бы не мешал закрыть крышку. Дополнительно можно заизолировать.
7. Закручиваем крестовой отверткой боковые крышки Sonoff Basic болтами из комплекта устройства. Боковые крышки прижимают провод за изоляцию, что предотвращает вырывание проводов из контактной колодки при случайном воздействии на реле. Сборка закончена.

Настройка работы в приложении eWeLink

Скачиваем приложение eWeLink на гаджет с AppStore или PlayMarket. Регистрируем аккаунт. Ввод почты обязателен для получения кода подтверждения. Пароль не менее восьми символов.

После регистрации попадаем в главное меню eWeLink. Управление реле возможно только с использованием этого приложения. Управление с компьютера возможно только с помощью установки виртуальной машины с мобильными ОС или путем отправки http команд, после перепрошивки реле.

Сопряжение Sonoff Basic

Подключаем гаджет к домашней Wi-fi сети, а Sonoff Basic к сети 220v.

Поддерживаются только Wi-fi сети 2.4G.

Зажимаем кнопку на Sonoff Basic до тех пор пока светодиодный индикатор не начнет быстро мигать или мигать 2 раза и гореть.

В приложении нажимаем кнопку +, далее Quick Pairing. Поле имя беспроводной сети будет заполнено автоматически, названием сети к которой подключен гаджет. Остается ввести только пароль от Wi-fi. Далее ожидаем сопряжения.

После успешного нахождения устройства в сети под временем увидим надпись «Registering….». Вводим имя Sonoff Basic для отображения в приложении. Нажимаем добавить устройство. Сопряжение закончено, о чем свидетельствует постоянно горящий зеленый LED индикатор.

Sonoff Basic отобразится в главном меню приложения eWeLink в состоянии выключен (OFF). Для его запуска тапаем на кнопку OFF и получаем состояние включено (ON).

Нажатие на имя переносит на отдельное меню настройки. Справа отображается значок активности подключения. Если работаем в рамках одной сети там будет значок обозначающий локальную сеть.

Настройка Sonoff Basic в eWeLink. Таймеры, работа по расписанию.

В меню доступны пункты:

• Поделиться. Позволяет управлять одним реле с разных аккаунтов. Например: Удлинителем могут управлять все члены семьи со своих смарфонов.
• По расписанию. Настройка работы Sonoff по расписанию. Позволяет настроить работу по времени на любой день года с указанием конкретной даты включения или выключения. Возможно разовое выполнение команд или с повторением по дням недели.
• Таймер. Обратный отчет до времени совершения действия ON или OFF.
• Цикличный таймер. Запустить действие ON/OFF, после заданного времени действие ON/OFF.

Обновление прошивки, дополнительные функции

Справа от названия реле нажав на три точки попадаем в дополнительное меню где находим:

• Изменение имени устройства.
• Обновление прошивки до последней версии.
• Активация работы в локальной сети.
• Notification for operations…. Отправка уведомлений о работе устройства.
• Power-on-State. Важная настройка. Определяет поведение Sonoff Basic после возобновления электропитания. Например: после отключения света реле может перейти в состояние ON, OFF или последнее активное состояние при котором пропало электропитание.
• Turn off network indicator. Если не активировать этот пункт при успешном подключении к Wi-fi сети зеленый индикатор будет всегда гореть. Светит ночью в глаза. Я отключаю.
• Длительность. Параметр устанавливает через какое время выключить Sonoff Basic, после его включения.
• История. Лог работы устройства.
• Данные о модуле. Версия прошивки, MAC адрес, другая системная информация.

Если заявленного функционала оказалось недостаточно, есть возможность прошивки этих беспроводных модулей на кастомную. Например прошить на Tasmota, с последующей интеграцией в системы умного дома.

Сброс до заводских настроек

Выполняется путем удержания кнопки на устройстве (

30 секунд) . Ждем частого мигания светодиода. Далее подключение реле к учетной записи выполняем аналогично обычному подключению нового устройства.

Если нет необходимости скрытого подключения или возникает необходимость отключать прибор от сети электропитания стоит рассмотреть возможность использования «умных» розеток.

Оцените статью по 5 бальной шкале ниже если она была полезной. Благодарю!

Источник

Sonoff RF WiFi переключатель 230В, 10А с пультом 433МГц

В разделе контакты с помощью формы для обратной связи можно задать уточняющие вопросы по оборудованию.

Sonoff RF WiFi переключатель 230В, 10А с пультом 433МГц и русскоязычным приложением EWeLink для IOS и Android. Производитель: ITEAD, Китай.

Sonoff RF WiFi switch обзор и описание

WiFi реле Sonoff RF с пультом является элементом Умного дома и позволяет управлять сетью 220В с током нагрузки 10А через приложение на телефоне. Находясь в любой точке мира через интернет Вы можете в русскоязычном приложении EWeLink для IOS и Android управлять переключателем, задавать временные интервалы автоматического переключения, настраивать повторы срабатывания по дням недели.

У реле Sonoff RF присутствует на борту приемник пульта дистанционного управления. На частоте 433МГц брелоком Вы так же можете управлять домашними приборами, светом, теплым полом и т.п.

Технические характеристики переключателя Itead Sonoff RF smart switch

• Диапазон напряжения: 90-250 В AC (50/60 Гц);
• Максимальный ток нагрузки: 10A;
• Максимальная мощность нагрузки: 2200 Вт;
• Размеры: (Д) 88x (Ш) 38x (В) 23 мм;
• Влажность: 5-95 процентов;
• Беспроводной частота WiFi: 2.4 ГГц;
• Рабочая температура: -20-75 °C;
• Online статус устройства (включено/выключено);
• Включение/Выключение через Интернет;
• Поддержка 8 таймеров (Включение/Выключение по заданному алгоритму);
• Sonoff RF поддерживает только один брелок на частоте 433МГц;
• Управление неограниченным количеством WiFi реле с одного смартфона.

Sonoff RF инструкция по подключению через WiFi

1) Устанавливаем на телефон приложение eWeLink. Можно скачать через QR code с картинки ниже.

2) Регистрируем новый аккаунт — вписываем электронную почту и пароль. На почту придет код, который нужно будет вписать для продолжения регистрации. Сначала программа будет с китайскими иероглифами, а на каком-то шаге перейдет на русский.

3) Добавляем новое устройство нажав плюс внизу в программе. На переключателе Sonoff RF нажимаем черную кнопку и держим 7 секунд. Зеленый светодиод начнет быстро моргать (режим сопряжения, картинка ниже), в этот момент нажимаем кнопку далее. Кстати, если у Вас версия на IOS до 2.4.0, то может потребоваться пароль 12345678, устройство ITEAD.

4) ВАЖНО! Ваше реле Sonoff RF выберет ту сеть WiFi к которой подключен Ваш телефон, поэтому телефон должен быть подключен к роутеру через WiFi, а не через интернет оператора. Далее, программа попросит ввести пароль Вашей сети Wifi и после этого переключатель будет знать и сеть wifi и пароль. Теперь устройство прописано в приложение и Вы его можете видеть через интернет в любой точке мира.

5) После подключения к сети WiFi у переключателя индикатор должен загореться постоянным зеленым цветом. Если в приложении устройство offline, выйдите и войдите в приложение снова. Если реле Itead Sonoff отключили от сети 220В, то при включении через несколько секунд оно самостоятельно снова найдет сеть Wifi.

Sonoff RF инструкция по подключению и удалению брелока 433МГц

1) Пульт из комплекта уже прописан. Если мы потеряли пульт и хотим прописать новый или поменять кнопку управления на брелочке, то дважды быстро нажимаем на черную клавишу на реле и сразу же после на 3 секунды на брелочке (анимация ниже). Все, новый брелок готов к работе. Предыдущий автоматически удаляется. На переключатель можно прописать только один брелок. Если нужно, чтобы работало несколько, то просто копируем пульты друг от друга. У них будет один сигнал, так релешкой можно управлять любым количеством пультов.

На некоторые реле двойным нажатием пульты не прописать. Тогда, поступаем так: нажимаем на кнопку на реле и удерживаем ее пока светодиод не замигает красно-желтым. Как заморгал, нажимаем и удерживаем кнопку на пульте. Так должен прописаться!

2) Если же мы хотим удалить пульт из памяти реле, то трижды быстро кратковременно нажимаем на кнопку переключателя (анимация ниже).
