- Надставки полутурбо Protherm
- Надставка полутурбо protherm инструкция
- www.santechniki.com
- Работа котлов Protherm с надставкой полутурбо.
- #1 Работа котлов Protherm с надставкой полутурбо.
- #2 Работа котлов Protherm с надставкой полутурбо.
- #4 Работа котлов Protherm с надставкой полутурбо.
- #6 Работа котлов Protherm с надставкой полутурбо.
- #8 Работа котлов Protherm с надставкой полутурбо.
- Надставка полутурбо protherm инструкция
- Каталог

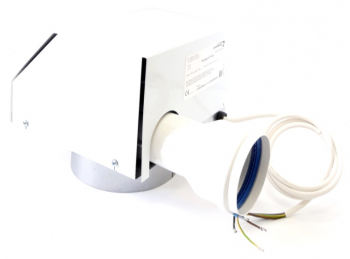

- Protherm Надставка «полутурбо» PT 50
Надставки полутурбо Protherm
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка полутурбо Protherm РТ30 (30KLZ V.16.
Надставка полутурбо PROTHERM PT 20 (только для котлов TLO, PLO) по выгодной цене
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка полутурбо PROTHERM PT 20 (только дл.
Тип: надставка для котлов полутурбо, мощность: 120 м³/час, потребляемая мощность: 40 Вт, присоединительный размер: 130 мм, номинальный диаметр: 80 мм, вес: 3.50 кг, размер (ШxВxД): 20x19x22 см
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка полутурбо Protherm PT 30
(5/5) 3 отзыва
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка полутурбо Protherm РТ50 (50KLZ V.17.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка PROTHERM PT 30 для KLZ/KLOM v.17
Тип: надставка для котлов полутурбо, мощность: 120 м³/час, потребляемая мощность: 40 Вт, присоединительный размер: 150 мм, номинальный диаметр: 80 мм, вес: 3.50 кг, размер (ШxВxД): 22x19x20 см
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка полутурбо Protherm PT 40
(5/4) 2 отзыва
Надставка Fan PT 30 для котлов Медведь 30KLOM 17 и 30KLZ 17 Турбонадставки PROTHERM сконструирована для дополнения отопительных котлов и позволяет использовать оборудование в отопительных целях без возможности установить дымоход для вытягивания отработавших газов. Турбо.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка полутурбо Protherm РТ30
для принудительного отвода продуктов сгорания отлично подходит вентиляторная надставка protherm pt 40. изделие надевается на отводящий патрубок котла, отличается простотой установки и долговечностью. работает устройство предельно тихо, что гарантирует комфорт. техническ.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка для котлов Protherm PT 40
Тип: надставка для котлов полутурбо, мощность: 150 м³/час, потребляемая мощность: 75 Вт, присоединительный размер: 180 мм, номинальный диаметр: 80 мм, вес: 3.50 кг, размер (ШxВxД): 20x24x22 см
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка полутурбо Protherm PT 50
(5/5) 1 отзыв
Надставка полутурбо PROTHERM PT 40 для принудительного отвода продуктов сгорания является дополнительнымоснащением к котлам PROTHERM 40 KLOM, PROTHERM 40KLZ и PROTHERM 40 PLO,позволяющим использовать котел при отсутствии возможности отвода продуктов сгорания в дымоход.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка Protherm PT 40
Тип: надставка для котлов полутурбо, мощность: 120 м³/час, потребляемая мощность: 40 Вт, присоединительный размер: 130 мм, номинальный диаметр: 80 мм, вес: 3.50 кг, размер (ШxВxД): 20x19x22 см
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка полутурбо Protherm PT 20
Самовывоз, Почта РФ, Курьером, Логистическая компания
Protherm Надставка полутурбо для котлов Медве.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка полутурбо Protherm для котлов Медве.
Тип: надставка для котлов полутурбо, мощность: 150 м³/час, потребляемая мощность: 75 Вт, присоединительный размер: 180 мм, номинальный диаметр: 80 мм, вес: 3.50 кг, размер (ШxВxД): 20x24x22 см
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка полутурбо Protherm PT 50 KLZ/KLOM 1.
Когда требует организовать принудительный отвод дымовых газов, юна помощь придет надставка protherm pt 50, предназначенная для установки на отводящие патрубки отопительных газовых котлов. устройство оснащено вентилятором, а также имеет элемент безопасности. работает над.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка для котлов Protherm PT 50
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка PROTHERM PT50 0020222243 для KLZ/KL.
Тип: надставка для котлов полутурбо, мощность: 120 м³/час, потребляемая мощность: 40 Вт, присоединительный размер: 130 мм, номинальный диаметр: 80 мм, вес: 3.50 кг, размер (ШxВxД): 20x19x22 см
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка полутурбо Protherm PT 30 KLZ/KLOM 1.
Protherm Надставка PT 50 по выгодной цене
Самовывоз, Почта РФ, Курьером, Логистическая компания
Protherm Надставка PT 50
Надставка PT 20 ,для котлов KLZ17/KLOM17
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка полутурбо Protherm РТ20 (20KLZ V.17.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка полутурбо Protherm РТ40 (40KLZ V.17.
Тип: надставка для котлов полутурбо, мощность: 120 м³/час, потребляемая мощность: 40 Вт, присоединительный размер: 150 мм, номинальный диаметр: 80 мм, вес: 3.50 кг, размер (ШxВxД): 20x19x22 см
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка полутурбо Protherm PT 40 KLZ/KLOM 1.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка полутурбо Protherm РТ30 (30KLZ V.17.
Protherm Полутурбо PT50 Надставка Protherm Полутурбо PT50 для котлов Медведь KLOM, КLZ обеспечивает отвод продуктов сгорания принудительным способом, специальной трубой, через стену здания, позволяя устанавливать чугунные котлы в местах, где невозможно применить обычный.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка PROTHERM Полутурбо PT50 0020222243.
PT — насадка с вентилятором на дымоход для атмосферного котла Медведь. Предназначена для отвода продуктов горения в короткий дымоход по принципу турбокотла
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка полутурбо PT50 для котлов PROTHERM.
Степень защиты – IP 68 Вес комплекта – 220 гр. Погрешность – не более +/- 1оС Диапазон работы: -50 …+50 оС Гарантия 3 года. Размеры корпуса датчика нар. температуры (ВхШхГ) (мм) – 62х35х62 Размеры упаковки (ВхШхГ) (мм) – 80х50х80 Страна производства: Россия. Датчик нару.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Комплект датчиков для котлов Protherm Скат 13.
Protherm Полутурбо PT40 Надставка Protherm Полутурбо PT40 для котлов Медведь KLOM, КLZ обеспечивает отвод продуктов сгорания принудительным способом, специальной трубой, через стену здания, позволяя устанавливать чугунные котлы в местах, где невозможно применить обычный.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка PROTHERM Полутурбо PT40 0020222242.
Уличный датчик предназначен для более точного регулирования температуры. Автоматика котла считывает показания с комнатного и уличного датчиков и на их основании выбирает оптимальный режим работы
Самовывоз, Почта РФ, Курьером, Логистическая компания
Датчик уличной температуры для PROTHERM тигр.
Турбонасадка «Лемакс» – устройство, обеспечивающие принудительный отвод продуктов сгорания. Установка турбонасадки позволит исключить организацию стационарного дымохода и может стать идеальным решением в условиях, когда монтаж дымохода затруднен или невозможен. Турбонас.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Лемакс Турбонасадка «Лемакс» Comfort SE (XXL).
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка PROTHERM PT 40 0020222242 для KLZ/K.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Дисплей Protherm Медведь KLOM, KLZ v. 16 (002.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Коллектор KLZ v.13 PROTHERM Медведь 002003398.
Датчик температуры внешний для котла Protherm предназначен для измерения температуры снаружи, которая помогает определять температуру на подаче для всех зон. Общая температура на подаче для всех зон — это температура, задаваемая электронной платой в зависимости от темпе.
Самовывоз, Почта РФ, Курьером, Логистическая компания
PROTHERM Датчик наружней температуры S010075.
Производитель: Protherm Тип: термостат
Самовывоз, Почта РФ, Курьером, Логистическая компания
Термостат рабочий Protherm Медведь TLO (00201.
Датчик наружной температуры для котла Protherm предназначен для измерения температуры снаружи, по которой котёл поддерживает температуру на подаче (температура задаваемая электронной платой в зависимости от температуры на улицы и кривой эквитермического режима контура о.
Самовывоз, Почта РФ, Курьером, Логистическая компания
PROTHERM Датчик наружной температуры S010075.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Protherm Надставка полутурбо для котлов Медве.
когда требует организовать принудительный отвод дымовых газов, юна помощь придет надставка protherm pt 50, предназначенная для установки на отводящие патрубки отопительных газовых котлов. устройство оснащено вентилятором, а также имеет элемент безопасности. работает над.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка для котлов Protherm PT 50
Надставка, PROTHERM PT 50 по выгодной цене
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка, PROTHERM PT 50
Самовывоз, Почта РФ, Курьером, Логистическая компания
Protherm Надставка полутурбо для котлов Медве.
Производитель: Protherm Тип: горелка
Самовывоз, Почта РФ, Курьером, Логистическая компания
Изоляция горелки LI 30KLO 13/15, 30KLOM, 30KL.
Коллектор KLZ13 для газового напольного котла Protherm. Оригинальная запчасть
Самовывоз, Почта РФ, Курьером, Логистическая компания
Коллектор KLZ13 PROTHERM
Надставка полутурбо PROTHERM PT20 для принудительного отвода продуктов сгорания является дополнительнымоснащением к котлам PROTHERM 20 KLOM, PROTHERM 20 KLZ и PROTHERM 20 PLO,позволяющим использовать котел при отсутствии возможности отвода продуктов сгорания в дымоход.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка Protherm PT 20
Изоляционная панель Protherm Леопард v.17, Рысь, Renova Star, Tematek боковая 167х189мм артикул 0020034766 по выгодной цене
Самовывоз, Почта РФ, Курьером, Логистическая компания
Изоляционная панель Protherm Леопард v.17, Ры.
Надставка полутурбо PROTHERM PT 30 для принудительного отвода продуктов сгорания является дополнительнымоснащением к котлам PROTHERM 30KLOM, PROTHERM 30KLZ и PROTHERM 30,позволяющим использовать котел при отсутствии возможности отвода продуктов сгорания в дымоход. & &•.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка Protherm PT 30
Надставка полутурбо PROTHERM PT 50 для принудительного отвода продуктов сгорания является дополнительнымоснащением к котлам PROTHERM 50 KLOM, PROTHERM 50 KLZ и PROTHERM 50 PLO,позволяющим использовать котел при отсутствии возможности отвода продуктов сгорания в дымоход.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка Protherm PT 50
Самовывоз, Почта РФ, Курьером, Логистическая компания
Анод 26х792 G1для котлов Protherm 0020040390
Надставка Fan PT 50 для котлов Медведь50KLOM 17 и 50KLZ 17 Турбонадставки PROTHERM сконструирована для дополнения отопительных котлов и позволяет использовать оборудование в отопительных целях без возможности установить дымоход для вытягивания отработавших газов. Турбон.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка полутурбо Protherm РТ50
Надставка Fan PT 40 для котлов Медведь 40KLOM 17 и 40KLZ 17 Турбонадставки PROTHERM сконструирована для дополнения отопительных котлов и позволяет использовать оборудование в отопительных целях без возможности установить дымоход для вытягивания отработавших газов. Турбо.
Самовывоз, Почта РФ, Курьером, Логистическая компания
Надставка полутурбо Protherm РТ40
Самовывоз, Почта РФ, Курьером, Логистическая компания
Стабилизатор тяги для котла Protherm Медведь.
Источник
Надставка полутурбо protherm инструкция
20, 30, 40, 50, 60 РLO
Техническое обслуживание котла
Специальное техническое обслуживание
При необходимости замены вида топлива (природный газ
на пропан или наоборот), проводятся следующие изменения,
которые может проводить только квалифицированный сервис :
Проводится :
Демонтаж горелки из котла
Замена всех форсунок горелки (в зависимости от вида
топлива).
Количество форсунок
При замене топлива с природного газа на пропан у котлов 20 и
30
РLO на трубку горелки устанавливаются охладительные
устанавливается 3 стержня. При замене с пропана на
природный газ охладительные стержни у котлов (кроме котла
PROTHERM 60
РLO) необходимо выбрать.
Монтаж горелки в первоначальное положение.
Установка минимальной высоты пламени запальной горелки
должно быть проведено так, чтобы датчик термопары был
постоянно в пламени.
Настройка предписанного давления газа для требуемой
мощности котла (см. «Подготовка и пуск котла»).
Контроль герметичности соединений газового тракта и
последущие требования безопасности :
20, 30, 40, 50, 60 РLO 1 — панель управления 8 – залив и слив 2 – измерение давления ОВ 9 — панель горелки (распр. к форсункам) 3 – измерение температуры ОВ 10 – горловина дымохода 4 — пьезозапальник 11 – прерыватель тяги 5 — чугунный теплообменник 12 – предохран. термостат (прод.сгорания) 6 —
20, 30, 40, 50, 60 РLO теплового излучения. Также оснащен гильзами для установки датчиков термостатов и термометра и отверстиями для соединения со станиной. Панель горелки оснащена участком газового распределения, собственными трубками горелок и пусковым оборудованием. В зависимости от величины
20, 30, 40, 50, 60 РLO коллекторе продуктов сгорания и котел отключается (закроется подача газа в горелку). Внешний корпус — состоит из отдельных покрытий, прочно закрепленной задней стены и боковых сторон, съёмной передней стены и съёмной верхней части. В верхней части размещена панель управления.
20, 30, 40, 50, 60 РLO Надставка “ПОЛУ-ТУРБО” (не является частью котла) 1 2 3 4 5 6 20 19 7 8 18 9 17 10 16 15 14 13 12 11 Рис.2 — Рабочая схема котла
20, 30, 40, 50, 60 РLO 1 – панель управления 11 – подача вторичного воздуха 2 – крышка чистящего отверстия 12 – атмосферная горелка 3 – флянец дымохода 13 – «вечное пламя» 4 – коллектор прод.сгорания с прерыв.тяги 14 – подача первичного воздуха 5 – SKKT (система контр. тяги дымох.) 15 – форсунки
20, 30, 40, 50, 60 РLO размерам присоединению газа к котлу, однако лучше с номинальным диаметром на ступень выше. Конструкция котла PROTHERM РLO – P предназначена для работы на сжиженном газе (пропане) с теплотворной способностью от 12,8 до 13 кВтч/кг. Ввиду того, что эксплуатация котла с
20, 30, 40, 50, 60 РLO 3.4. Подсоединение к дымоходу, применение надставки PROTHERM PT 20 (30, 40, 50) „ПОЛУ – ТУРБО“. Котел предназначен для отвода продуктов сгорания в дымоход с устойчивой тягой в диапазоне от 2 Па. Присоединение котла к дымоходу проводится с помощью дымового канала с диаметром,
20, 30, 40, 50, 60 РLO прибора уменьшить дымового канала документам. диаметр должно дымового канала. Проведение соответствовать нормативным Оснащение котла надставкой и введение такого котла в работу должно быть проведено уполномоченной организацией. При сервисных работах с надставкой, если
20, 30, 40, 50, 60 РLO гарантия. (см. Гарантийный лист). Фильтр и грязевик необходимо регулярно проверять и чистить. 3.6. Использование незамерзающих растворов Котлы не предназначены для работы с незамерзающими растворами ( даже если на их подготовку используется вода с предписанными свойствами –
20, 30, 40, 50, 60 РLO отопительной системы. Соединительные окончания должны иметь внешнюю резьбу. • Рекомендуется установить на соединительных местах закрывающие вентили, чтобы при ремонтах не возникала необходимость слива отопительной воды из системы. Отопительную систему необходимо проектировать
20, 30, 40, 50, 60 РLO химической нагрузки и повреждений, и должно быть обеспечено, чтобы перед окончанием их срока годности или надежности (согласно данных их производителя) они всегда заменялись за новые. • Перед окончательным монтажом котла, систему необходимо несколько раз промыть для удаления
20, 30, 40, 50, 60 РLO — из легкосгораемых веществ (напр., древесноволокнистые плиты, полиуретан, полиэтилен, облегченный ПВХ, синтетические волокна, целлюлозные вещества, пергамин, резина и др. подобные) на расстоянии меньше, чем 200 мм от котла. Котел предназначен для работы в диапазоне
20, 30, 40, 50, 60 РLO обновлять пуск котла, пока не будут обновлены нормальные условия для работы котла. Далее необходимо защищать котел от неожиданных воздействий, т.е. прежде всего обеспечить, чтобы: д) в случае необходимости вода дополнялась только в охлажденный котел, чтобы предотвратить
20, 30, 40, 50, 60 РLO ☛ При управлении котла комнатным регулятором, необходимо использовать тип регулятора с беспотенциальным выходом, т.е. в котел нельзя подводить иное внешнее напряжение. Выбор требуемого типа регулятора проводит сервисный техник. Перед вмешательством в электротехническую часть
20, 30, 40, 50, 60 РLO 4.1. Панель управления горизонтальная 2 1 3 4 Рис.3а Панель управления горизонтальная 1 2 3 4 — термометр — манометр — сигнализатор аварийных состояний — сетевой выключатель Термометр, манометр – показывают температуру и давление ОВ. Сетевой выключатель – отключает подачу
20, 30, 40, 50, 60 РLO между двумя рабочими ступенями (полная мощность – сниженная мощность) Переключатель ЛЕТО – ЗИМА – служит для выбора работы в режимах : ЛЕТО (обозначение — «солнышко») — котел работает совместно с внешним бойлером ЗИМА (обозначение – « снежинка») — котел обеспечивает отопление
20, 30, 40, 50, 60 РLO Рис.3б Панель вертикальная 5 — сетевой предохранитель 6 — переключение полной и сниженной мощности (кроме котла PROTHERM 60 РLO) 7 — переключатель ЛЕТО — ЗИМА 8 — аварийный термостат 9 — рабочий регулятор отопления 10 — термостат насоса Рабочий регулятор отопления
20, 30, 40, 50, 60 РLO достижении температуры ОВ в котле, установленной термостатом. Выбор величины температуры может провести только сервисный техник. 5. Обслуживание котла 5.1. Подготовка и пуск котла Подготовка и пуск котла являются частью введения котла в эксплуатацию и проводится сервисной
20, 30, 40, 50, 60 РLO Переключатель ЛЕТО-ЗИМА устанавливаем в зависимости от сезона года: летом – в положение ЛЕТО, зимой – в положение ЗИМА. Если для управления котла используется комнатный регулятор, необходимо провести его настройку согласно инструкции к нему. Проводится зажигание запальной
20, 30, 40, 50, 60 РLO Установка: Функция Шаг 1 — кнопка в положении „точка“ «Вечное пламя» и погашены (подача заблокирована) главная горелка газа к ним Шаг 2 – кнопка в положении „искра“ В этом положении кнопка управления держится нажатая до упора(!), одновременно нажимается (несколько раз)
20, 30, 40, 50, 60 РLO Шаг 4 — кнопка опять в положении „точка“ „Вечное пламя“ и главная горелка (если горят) погаснут — первоначальное положение (в шаге 1). Предупреждение: если кнопка управления переставится в дальнейшее положение (в положение „искра“ — как в шаге 2), „вечное пламя“ не зажжется,
20, 30, 40, 50, 60 РLO закрыть подачу газа и отключить котел от электросети отсоединением электрического штекера из розетки. Если не угрожает замерзание котла, можно оставить в нем воду, в противном случае, необходимо слить воду из котла , бойлера ГВС и системы. G Если устройство отопительной
20, 30, 40, 50, 60 РLO Если поверхность котла мокрая, повторный пуск возможен только после высыхания. б) один раз в неделю проверить давление воды в отопительной системе, в случае необходимости воду залить. Залив воды в 0 отопителную систему возможен после охлаждения котла ниже 40 С(измеряется
20, 30, 40, 50, 60 РLO котлу. В случае возникших неясностей касательно функциональных свойств котла, следует обратиться в сервисную организацию. Котлы выполняют следующие нормы : STN 07 0240 Теплопроводные котлы и паровые котлы низкого давления. Общие положения. STN EN 437 Испытательные газы.
20, 30, 40, 50, 60 РLO 8. Гарантия и гарантийные условия На газовый котел PROTHERM 20,30, 40, 50, 60 РLО предоставляется гарантия на основании ГАРАНТИЙНОГО ЛИСТА и условий, приведенных в нем. 9. Комплектность поставки 9.1 Стандартная поставка Котел PROTHERM 20, 30, 40, 50, 60 РLО поставляется
20, 30, 40, 50, 60 РLO 10.Транспортировка и хранение Котел размещен на поддоне и обеспечен на нем от сдвигов (привинченный). При хранении необходимо соблюдать стандартные складские условия (неагрессивная среда, влажность воздуха до 0 75% , диапазон температур 5 – 55 С, низкая запыленность,
20, 30, 40, 50, 60 РLO электрическими приборами согласно утвержденных норм (согласно STN 34 3100). Покрытие котла можно демонтировать. Передняя часть снимается опрокидыванием на себя. При снимании покрытий необходимо преодолеть давление скобок, скрепленных штырями навеса. Верхняя часть прикреплена
20, 30, 40, 50, 60 РLO 3.9. Электрическое подключение котла Электрическая коробка и сервисная часть панели управления доступны после снятия верхнего покрытия котла. Его переднюю стену образует панель управления (закрепленная 2-мя болтами). После открытия панели управления (на себя) доступен
20, 30, 40, 50, 60 РLO HV
230V 50Hz T1.6A L 21 N 22 PE 23 Газовый клапан K1 Модулятор 5 7 6 N 18 Pr 19 Pr 20 N 17 Lp 16 L 15 PE 14 Насос K3 K4 D1-D4 K5 SP 9 8 PE Термостат бойлера DT1 K2 N 10 L 11 W1 12 W2 13 N Tb2 Tb1 Tb/C HT TS PO1 PE N L Lm L-Z PTTOP 2 c TC 1 4 3 2 1 Рис. 5а – Схема
Страница 37 из 49
20, 30, 40, 50, 60 РLO HV
230V 50Hz TS HT T1.6A L 21 N 22 PE 23 3-ходовой клапан PO1 N 10 L 11 W1 12 W2 13 Термостат бойлера N Tb2 Tb1 Tb/C DT1 K3 Газовая Aрматура 9 8 7 6 PE 5 Комнатный регулятор N 18 Pr 19 Pr 20 Насос N 17 Lp 16 L 15 PE 14 PE Надставка N ПОЛУ-ТУРБО L Lm L-Z PTTOP 2 c TC 1 4 3 2
20, 30, 40, 50, 60 РLO Если используется комнатный регулятор, требующий для своей работы подающее напряжение 230 V (биметаллический, с нагревающим сопротивлением), то фазовую (L) и нулевую (N) клеммы регулятора соединяем с клеммами Pr19 и N котла. Выходную клемму регулятора соединяем с клеммой Pr20
20, 30, 40, 50, 60 РLO мощности котла в положении «один факел»), а будет нежелательно длительным. время нагрева Максимальная потребляемая мощность трехходового электромеханического клапана может быть до 10 Вт, потребляемая мощность насоса – до 100 Вт. 4. Описание функций управляющих элементов
20, 30, 40, 50, 60 РLO 5. Обслуживание котла 5.1. Подготовка и пуск котла Проверяем давление воды на котловом манометре. Открытием газового вентиля пускаем газ в котел. Подключаем котел к сети. Рабочие термостаты отопления и ГВС (если используется бойлер) устанавливаем прибл. на ½ их диапазонов.
20, 30, 40, 50, 60 РLO напр., достижением установленной температуры ГВС или ОВ и т.п. поворотом пластмассовой гайки (С) с помощью ключа Ø 10 мм устанавливается давление для максимальной мощности – поворотом по часовой стрелке давление газа повышается. Устанавливается 125 мм водяного столба для
20, 30, 40, 50, 60 РLO A. B. C. 4. 7, 3. 9. 6. 8. 5. 2. 1. Рис. 6 – Комбинированная газовая арматура SIT 824 (820) NOVA Элементы настройки и основные части A – Покрытие настраиваемых винтов B – Винт для настройки минимума C – Винт дял настройки максимума
20, 30, 40, 50, 60 РLO 1 – подача газа 2 – выход газа 3 – регулятор (кнопка регулирования) 4 – модулятор 5 – измерительное место давления газа на входе в арматуру 6 – измерительное место давления газа на выходе из арматуры 7 – регулирование газа для «вечного пламени» (винт «PILOT») 8 – подача газа
20, 30, 40, 50, 60 РLO 6. Техническое обслуживание котла 6.1. Специальное техническое обслуживание При необходимости замены вида топлива (природный газ на пропан или наоборот), проводятся следующие изменения, которые может проводить только квалифицированный сервис : Проводится : 1. Демонтаж горелки
20, 30, 40, 50, 60 РLO а) прямо на котле определенным способом обозначить какой вид топлива будет использован б) в сопроводительной документации необходимо привести следующие данные –замена вида топлива, срок замены и имя техника, проводившего данные замены и контроль При всех изменениях на котле
Технические параметры Тип Ед.изм. 20 PLO 30 PLO 40 PLO Категория 60 PLO II2H3P Конструкция / Тип 50 PLO B11BS Зажигание «вечное пламя» Вид топлива / давление на входе Природный газ / 1,8 kПa пропан / 3 kПa Мощность I. / II. мощ.ст.- природный газ kВт Номинальная потребл.мощность — прир.газ Расход
КПД — природный газ % 90 – 92 — пропан 89 – 91 лит Объём воды котлового теплообменника o Макс.рабочая температура 9,1 11,6 14,1 19,1 0,72 0,88 90 kПa Макс.рабочее давление C 16,6 400 Подсоединение газа G ¾“ Подсоединение ОВ G 1“ O Потери давления при ∆Т 20 C kПa 0,28 0,42 В/ Гц Эл.напряжение /
20, 30, 40, 50, 60 РLO Примечания
Источник
www.santechniki.com
Форум создан для начинающих и опытных сантехников, сварщиков, слесарей, электриков и рабочих — строителей. Делитесь своим опытом и получайте грамотные ответы специалистов.
- Темы без ответов
- Активные темы
- Поиск
- Пользователи
- Наша команда
Работа котлов Protherm с надставкой полутурбо.
#1 Работа котлов Protherm с надставкой полутурбо.
Сообщение » 01 дек 2013, 20:41
#2 Работа котлов Protherm с надставкой полутурбо.
Сообщение » 01 дек 2013, 22:22
Сообщение » 01 дек 2013, 22:42
#4 Работа котлов Protherm с надставкой полутурбо.
Сообщение » 01 дек 2013, 22:49
Сообщение » 01 дек 2013, 23:01
Да,там два насоса стоят- один на отопление,один на гвс.
Добавлено спустя 2 минуты 17 секунд:
Один работает. Я проверял.
#6 Работа котлов Protherm с надставкой полутурбо.
Сообщение » 02 дек 2013, 00:08
Сообщение » 02 дек 2013, 00:29
Я его смонтировал весной,его никто не запускал до холодов. Но при первом запуске грелся бойлер,а обратка СО тоже нагрелась,но дальше по трубе не пошла- насос не работает в этом режиме.
Добавлено спустя 3 минуты 15 секунд:
Магистральная питьевая вода холодная же,а до 60-ти греет долго, восемь- десять циклов проходит.
#8 Работа котлов Protherm с надставкой полутурбо.
Сообщение » 02 дек 2013, 00:35
Сообщение » 02 дек 2013, 00:58
Не,сам я туда не полезу,но по ходу не мой косяк. надеюсь.
Добавлено спустя 6 минут 47 секунд:
В общем при нагреве бойлера,теплоноситель ни при каких случаях не должен передавливаться в контур СО,да? А чем в итоге чревато своевременное невмешательство?
Добавлено спустя 4 минуты 29 секунд:
Когда бойлер доходит до 60-ти,он долго держит тепло,а при расходе конечно может всплыть этот косяк.
Добавлено спустя 5 минут 32 секунды:
Вспомнил- там обратные клапана стоят. По ходу один перепускает
Источник
Надставка полутурбо protherm инструкция
- Главная
- Каталог
- Оплата и доставка
- Документация
- О компании
- Контакты
 |  |  |  |  |
| Настенные котлы | Напольные котлы | Электрические котлы | Бойлеры | Каталог |
Каталог
- Настенные котлы
- Напольные котлы
- Электрические котлы
- Бойлеры
- Промышленные котлы
- Принадлежности
- Запчасти для котлов
Вентиляторная надставка — дополнительное оборудование с напольными котлами Protherm серии: медведь PLO, KLOM, KLZ. Применяется в случаях нет возможности использовать существующий дымоход. При помощи надставки «полутурбо» дымовые газы отводятся через стенку с применением дымоходов диаметром 80мм.
Надставка «ПОЛУ – ТУРБО» PROTHERM PT 20 (30, 40, 50) для отвода продуктов сгорания
(принудительного) является дополнительным оснащением к котлам PROTHERM 20 (30,
40, 50) KLOM, PROTHERM 20 (30, 40, 50) KLZ и PROTHERM 20 (30, 40, 50) PLO, которое
позволяет использовать котел в случаях, когда нет возможноcти отводить продукты
сгорания в дымоход.
Надставка стыкуется со штуцером дымохода котла для подсоединения к дымоходу. Вывод
продуктов сгорания надставки позволяет использовать элементы раздельных дымоходов
из каталога по дымоходам компании Protherm для настенных котлов (Глава «Раздельные
дымоходы» диаметром 80 мм).
Типы и характеристики
Надстройки соответствуют котлам:
Тип надставки Тип/ мощность котла
PT 20 20KLOM, 20KLZ, 20 PLO
PT 30 30KLOM, 30KLZ, 30PLO
PT 40 40KLOM, 40 KLZ, 40PLO
PT 50 50KLOM, 50KLZ, 50PLO
1.2 Описание и оснащение
Надставка состоит из следующих частей:
— основание (содержит вход продуктов сгорания)
— вентилятор и маностат
— выход продуктов сгорания
— кожух
Основание – гметаллическая площадка с патрубком для подсоединения к штуцеру
дымохода котла, в верхней части – опорная часть всех остальных частей надставки.
Металлический патрубок представляет собой вход продуктов сгорания в надставку и
соединен со штуцером дымохода котла.
Вентилятор – служит для принудительного отвода продуктов сгорания в дымоход.
Маностат контролирует поток отходящих газов и в случае отказа вентилятора или
засорения дымохода работа котла будет остановлена.
Выход продуктов сгорания представляет собой переходной участок для подсоединения
надставки к дымоходу.
Кожух закрывает надставку сверху и обеспечивает защиту внутренних частей надставки,
а также безопасность находящихся по близкости людей.
Применение и установка
Для оснащения котла надставкой, введения его в эксплуатацию, а также для установки
надставки, проведения гарантийного и послегарантийного обслуживания обращайтесь в
специализированный сервисный центр.
При ремонте и техническом обслуживании надставки необходимо отключить котел от
электрической сети и принять меры для исключения возможности несанкционированной
подачи напряжения на котел.
Надставка устанавливается («металлическим патрубком») прямо на штуцер дымохода 4
котла, к выходу подуктов сгорания из надставки подсоединяются элементы раздельных
дымоходов из каталога по дымоходам компании Protherm для настенных котлов (Глава
«Раздельные дымоходы» диаметром 80 мм). Запрещается перекрывать вход/выход
продуктов сгорания надставки предметами, препятствующими прохождению продуктов
сгорания. Надставка устанавливается в штуцер дымохода котла, находящегося
на стабилизаторе тяги котла. К выходу турбонасадки следует прикрепить двумя
самонарезными винтами (входят в комплект поставки) переходник с 60 на 80 мм. Все
соединения заизолировать герметиком.
В горизонтальном положении надставку следует повернуть так, чтобы получить
оптимальное расположение трассы дымохода. Место расположения трассы дымохода
необходимо согласовать с сервисной организацией.
В случае наличия вертикального участка дымохода необходимо обеспечить отвод
конденсата (использовать принадлежности, рекомендованные производителем).
Устройство дает возможность эксплуатации чугунных котлов в случаях, когда нет
возможности использовать нормальный отвод продуктов сгорания в дымоход.
Максимальная длина дымохода составляет 10 эквивалентных метров (1 эквивалентный
метр = 1 метр прямого участка или одно 90° колено).
При проектировании и монтаже трасс отводящего дымохода действуют те же правила,
что и для настенных котлов PROTHERM в исполнении «ТУРБО».
Для обеспечения контроля герметичности соединения отводящего дымохода с надставкой
действуют те же правила, что и для настенных котлов PROTHERM в исполнении
«ТУРБО».
Запрещается размещать рядом с котлом:
— горючие материалы ближе, чем 100 мм от котла
— легкогорючие вещества (напр., древесноволокнистые плиты, полиуретан, полиэтилен,
облегченный ПВХ, синтетические волокна, целлюлозные вещества, пергамин, резина и
др. подобные) на расстоянии меньше, чем 200 мм от котла.
Примонтаже и эксплуатации турбонадставки необходимо руководствоваться следующими
документами, имеющими законодательную силу на территории РФ:
— СНиПы по отоплению, вентиляции и кондиционированию;
— Нормативные требования по пожарной безопасности;
— ПУЭ/ПТЭ электроустановок потребителей;
Источник
Protherm Надставка «полутурбо» PT 50
Все предлагаемое оборудование имеет гарантию производителя или официального дилера от 12 до 24 месяцев.
На наших складах всегда в наличии тысячи единиц товаров. Также мы работаем со складов производителей.
Наши консультанты помогут в правильном выборе оборудования, подготовят договоры на монтаж и обслуживание.
Наши бригады обеспечат монтаж систем отопления и водоснабжения на территории Московской области. Даем годовую гарантию на монтаж.
На территории Московской области обеспечиваем гарантийное и техническое обслуживание установленных нами систем.
Укажите где дешевле и мы снизим цену!
- Характеристики
- Особенности
- Отзывы (0)
- Документация (18)
| Потребляемая мощность, Вт | ≤ 75 |
| Напряжение /частота, В/Гц | 230/50 |
| Длина соединительного кабеля, м | 1 |
| Диаметр присоединительный/выходной , мм | 180 / 80 |
| Габариты (ширина х высота х глубина), мм | 200 х 240 х 220 |
| Вес, кг | 3.5 |
| Совместимость | PROTHERM 50 KLOM / 50 KLZ |
Надставка PROTHERM PT для принудительного отвода продуктов сгорания является дополнительным оснащением к котлам PROTHERM KLOM и KLZ. Позволяет устанавливать котел в доме вне зависимости от наличия дымохода или места его расположения.
