Преобразователи частоты Delta Electronics VFD C2000

Преобразователи частоты Delta Electronics VFD-C2000

Область применения преобразователя частоты Delta Electronics VFD-C2000

• Оборудование для химической и деревоперерабатывающей промышленности (экструдеры, смесители, вибраторы, сепараторы, натяжные устройства, пескоструйные аппараты, продольно-строгальные станки).
• Станочное оборудование (станки с ЧПУ, токарные, фрезерные, сверлильные, шлифовальные станки, обрабатывающие центры, прессы и т.д.).
• Подъемно транспортное оборудование (краны лебедки, пассажирские лифты, элеваторы, эскалаторы, редукторы, конвейеры и т.д.).
• Упаковочное и пищевое оборудование.
• Текстильное, компрессорное, насосное, вентиляционное и др. оборудование.

Структура обозначения

Информация

Серия VFD-C использует FOC-векторное управление в качестве базовой технологии управления двигателем, за счет чего достигаются беспрецедентно высокие характеристики привода, такие как пусковой момент, точность поддержания скорости и момента в широком диапазоне регулирования.

Большой эксплуатационный ресурс в совокупности с контролем времени наработки наиболее важных компонентов обеспечивают длительную и надежную эксплуатацию изделия.

• Режимы управления скоростью, моментом, положением
• Модульный дизайн с большим количеством плат расширения
• Встроенный ПЛК с LD-программированием и часы реального времени
• Модели с двумя наборами номинальных данных (для нормального/тяжелого рабочего цикла)
• Управление/ограничение момента в 4-х квадрантах
• Управление стандартными асинхронными двигателями и синхронными сервомоторами в разомкнутом и в замкнутом контуре скорости
• Стартовый момент: до 150% на 0.5Гц (без обратной связи); до 150% на 0Гц (с энкодером)
• Стабильное управления скоростью на низких частотах, до 200% момента на нулевой скорости в режиме FOC+PG
• Помимо традиционного ПИ-регулятора в контуре скорости, в VFD-C используется PDFF-управление, которое устраняет перерегулирование и улучшает отклик системы
• Функция безопасной остановки двигателя в соответствие со стандартами EN954-1, EN60204-1 и IEC61508 для предотвращения травмирования персонала от случайного запуска
• Функция синхронизации угловых положений вала нескольких приводов
• Встроенные CANOpen и Modbus, опциональные PROFIBUS-DP, DeviceNet, MODBUS TCP и Ethernet/IP интерфейсы
• Встроенный тормозной ключ (в моделях до 30кВт включительно)
• Встроенный дроссель постоянного тока (в моделях от 37кВт)
• Встроенный RFI-фильтр
• Съемный цифровой пульт управления с текстовым ЖК-дисплеем
• Платы расширения входов/выходов и для подключения энкодера
• Быстросъемный вентилятор

Источник

Преобразователь частоты CP2000 от Delta Electronics

Преобразователи частоты CP2000 представляют специализированную серию векторных преобразователей для работы с двигателями насосного оборудования и вентиляторов.

Варианты исполнения частотных преобразователей CP2000

В рамках серии CP2000 представлено большое количество преобразователей частоты с разнообразными техническими характеристиками для работы в различных условиях:

Модель	Номинальная мощность 3-фазного двигателя	Номинальный выходной ток (Легкий режим / Нормальный режим)	Размеры (ШxВxГ)
Напряжение питания 3-фазное 380-460В, 50/60Гц
VFD007CP43A-21	0,75 кВт	3 А / 2,8 А	130,0×250,0x170,0 мм
VFD007CP4EA-21	0,75 кВт	3 А / 2,8 А	130,0×250,0x170,0 мм
VFD015CP43B-21	1,5 кВт	4,2 А / 3 А	130,0×250,0x170,0 мм
VFD015CP4EB-21	1,5 кВт	4,2 А / 3 А	130,0×250,0x170,0 мм
VFD022CP43B-21	2,2 кВт	5,5 А / 4 А	130,0×250,0x170,0 мм
VFD022CP4EB-21	2,2 кВт	5,5 А / 4 А	130,0×250,0x170,0 мм
VFD037CP43B-21	3,7 кВт	8,5 А / 6 А	130,0×250,0x170,0 мм
VFD037CP4EB-21	3,7 кВт	8,5 А / 6 А	130,0×250,0x170,0 мм
VFD040CP43A-21	4,0 кВт	10,5 А / 9 А	130,0×250,0x170,0 мм
VFD040CP4EA-21	4,0 кВт	10,5 А / 9 А	130,0×250,0x170,0 мм
VFD055CP43B-21	5,5 кВт	13 А / 10,5 А	130,0×250,0x170,0 мм
VFD055CP4EB-21	5,5 кВт	13 А / 10,5 А	130,0×250,0x170,0 мм
VFD075CP43B-21	7,5 кВт	18 А / 12 А	130,0×250,0x170,0 мм
VFD075CP4EB-21	7,5 кВт	18 А / 12 А	130,0×250,0x170,0 мм
VFD110CP43B-21	11 кВт	24 А / 18 А	190,0×320,0x190,0 мм
VFD110CP4EB-21	11 кВт	24 А / 18 А	190,0×320,0x190,0 мм
VFD150CP43B-21	15 кВт	32 А / 24 А	190,0×320,0x190,0 мм
VFD150CP4EB-21	15 кВт	32 А / 24 А	190,0×320,0x190,0 мм
VFD185CP43B-21	18,5 кВт	38 А / 32 А	190,0×320,0x190,0 мм
VFD185CP4EB-21	18,5 кВт	38 А / 32 А	190,0×320,0x190,0 мм
VFD220CP43A-21	22 кВт	45 А / 38 А	250,0×400,0x210,0 мм
VFD220CP4EA-21	22 кВт	45 А / 38 А	250,0×400,0x210,0 мм
VFD300CP43B-21	30 кВт	60 А / 45 А	250,0×400,0x210,0 мм
VFD300CP4EB-21	30 кВт	60 А / 45 А	250,0×400,0x210,0 мм
VFD370CP43B-21	37 кВт	73 А / 60 А	250,0×400,0x210,0 мм
VFD370CP4EB-21	37 кВт	73 А / 60 А	250,0×400,0x210,0 мм
VFD450CP43A-21	45 кВт	91 А / 73 А	330,0×688,3×275,0 мм
VFD550CP43A-21	55 кВт	110 А / 91 А	330,0×688,3×275,0 мм
VFD750CP43B-21	75 кВт	150 А / 110 А	330,0×688,3×275,0 мм
VFD900CP43A-21	90 кВт	180 А / 150 А	330,0×688,3×275,0 мм
VFD450CP43S-21	45 кВт	91 А / 73 А	280,0×614,4×255,0 мм
VFD550CP43S-21	55 кВт	110 А / 91 А	280,0×614,4×255,0 мм
VFD1100CP43A-21	110 кВт	220 А / 180 А	370,0×715,8×300,0 мм
VFD1320CP43B-21	132 кВт	260 А / 220 А	370,0×715,8×300,0 мм
VFD1600CP43A-21	160 кВт	310 А / 260 А	420,0×940,0x300,0 мм
VFD1850CP43B-21	185 кВт	370 А / 310 А	420,0×940,0x300,0 мм
VFD2200CP43A-21	220 кВт	460 А / 370 А	500,0×1000,0x397,0 мм
VFD2800CP43A-21	280 кВт	530 А / 460 А	500,0×1000,0x397,0 мм
VFD3150CP43C-21	315 кВт	616 А / 550 А	700,0×1435,0x398,0 мм
VFD3550CP43C-21	355 кВт	683 А / 616 А	700,0×1435,0x398,0 мм
VFD4000CP43C-21	400 кВт	770 А / 683 А	700,0×1435,0x398,0 мм

Возможные области применения преобразователей CP2000

Преобразователи частоты CP2000 подойдут для работы с различными видами механизмов и оборудования:

• оборудование систем обеспечения вентиляции, водоснабжения, отопления зданий и помещений: вентиляторы, насосы, компрессоры, дымососы,
• оборудование систем охлаждения рабочих процессов и оборудования,
• оборудование систем автоматизации зданий и сооружений,
• оборудование для химической промышленности, деревообрабатывающей отрасли, пищевой промышленности и любых других видов электродвигателей.

Назначение преобразователей частоты CP2000 Delta Electronics

Улучшенные технические характеристики и широкий модельный ряд позволяют решать множество различных задач с помощью преобразователей частоты Delta CP2000:

• регулирование работы электродвигателей, включая управление частотой, скоростью и другими параметрами,
• работы с различными нагрузками,
• управление несколькими двигателями,
• ПИД-регулирование техпроцессов,
• обмен данными при подключении к ПК и ПЛК,
• защита рабочего двигателя, включая аварийное управление и многие другие.

Преимущества работы с преобразователями Delta CP2000

Частотные преобразователи серии CP2000 от Delta Electronics имеют большое количество преимуществ перед аналогами:

• различные варианты управления электродвигателями,
• возможность управления несколькими устройствами одновременно,
• встроенные протоколы обмена данными,
• оптимальное сочетание цены и функционала,
• функция аварийной работы при пожарах и других аварийных ситуациях,
• различные варианты охлаждения,
• встроенный счетчик потребления энергии, часы реального времени и календарь,
• модульная система компоновки элементов,
• встроенный дисплей для управления и настройки,
• совместимость с двигателями различной мощности,
• автоматическая адаптация к изменению уровня нагрузки,
• русскоязычный интерфейс.

Возможные недостатки преобразователей CP2000

Каждая конкретная модель преобразователей частоты из серии CP2000 рассчитана на работу с двигателями конкретной мощности. При выборе устройства рекомендуется уделить особое внимание совместимости оборудования.

При работе с преобразователями частоты Delta CP2000 необходимо обеспечить безопасные условия работы в соответствии с требованиями технического руководства. Подключение и монтаж прибора должно осуществляться в соответствии со схемой.

Принцип работы преобразователя частоты из серии CP2000

Принцип работы преобразователя CP2000 соответствует стандарту работы частотных преобразователей электродвигателей. С помощью моделей серии CP2000 напряжение рабочей сети преобразуется для обеспечения необходимых параметров работы оборудования. Особенности настройки и управления преобразователями частоты CP2000 описаны в технической документации, поставляемой с приборами.

Источник

CP2000

Delta Electronics

, Для управления двигателями насосов и вентиляторов с широким диапазоном мощностей

Для управления двигателями насосов и вентиляторов с широким диапазоном мощностей

Характеристики

Преимущества серии преобразователей частоты Delta CP2000:

1. Превосходное сочетание цена/функциональность.
2. Скалярное и векторное управление двигателем для механизмов с постоянным и переменным моментом нагрузки.
3. Поддержание технологических параметров (давление, температура, расход и т.д.) с помощью встроенного ПИД-регулятора.
4. Встроенная функция каскадного управления группой до 8 насосов позволяет минимальными средствами обеспечить оптимальное использование насосов в группе как с точки зрения экономии электроэнергии, так и с точки зрения выравнивания моторесурса.
5. Возможность отслеживания режима «сухого хода» по различным алгоритмам.
6. Встроенная возможность работы по протоколам BACnet (для системы «Умный дом») и Modbus в сочетании со встроенным контроллером на 10 000 шагов обеспечивает широкие возможности как по построению систем автоматики на базе преобразователя частоты, так и по встраиванию преобразователя в существующую систему управления.
7. Пожарный режим работы обеспечивает функционирование насосов и вентиляторов даже при сигналах аварии; в случае полного отказа преобразователя двигатель переключается на сеть.
8. Счетчик электроэнергии, позволяющий оценить эффективность использования преобразователя частоты.

Преобразователи частоты серии CP2000 включены в проектно-конструкторскую документацию на станции управления насосами в системах повышения давления, подачи ГВС, отопления, кондиционирования и вентиляции.

Основные особенности CP2000:

1. Модульная конструкция;
2. Встроенный ЖК дисплей, возможность копирования, сохранения, восстановления настроек;
3. Диапазон мощностей 0.75кВт

400кВт (до 650кВт в ближайшем будущем);

Новая конструкция радиатора и фланцевое крепление в шкафу;

Встроенный MODBUS/BACnet интерфейс, модули расширения для DeviceNet, CANopen(DS402), PROFIBUS-DP, MODBUS TCP, EtherNet/IP;

Часы реального времени, календарь, счетчик электроэнергии;

Функция адаптации к изменениям нагрузки;

Соответствие международным стандартам CE/UL/CUL.

Русский интерфейс

В качестве альтернативы преобразователям частоты CP2000 для управления насосами и вентиляторами могут использоваться преобразователи частоты универсальной серии VFD-E, универсальной компактной серии MS300 и экономичной насосно-вентиляторной серией VFD-EL

Uпит, В	Диапазон мощностей, кВт
3Ф/230В	0.75 — 90
3Ф/460В	0.75 — 500
3Ф/690В	18.5 — 630

• Стандартные области применения приводов, управление скоростью;
• Область энергосбережения (кондиционеры, дымососы);
• Нагрузка с переменным моментом (насосы и вентиляторы);
• Системы многодвигательного управления с заданием числа включений или времени наработки для каждого мотора;
• Управление скоростью компрессоров при PID регулировании для поддержания постоянного давления;
• Станции управления насосами.

Источник

CP2000. Для управления двигателями насосов и вентиляторов с широким диапазоном мощностей

Преимущества серии преобразователей частоты Delta CP2000:

1. Превосходное сочетание цена/функциональность
2. CP2000 обеспечивает несколько способов управления электродвигателем — V/F, SVC как для постоянного, так и для переменного режимов нагрузки. Встроенный ПИД-регулятор CP2000 обеспечивает качественную работу для вентиляторов и насосов в системах вентиляции и отопления.
3. Встроенные возможности многодвигательного управления, циклического управления по времени, одновременного управления 8-ю насосами — улучшает эффективность использования оборудования, выравнивая моторесурс насосов и экономя электроэнергию. Динамическое управление давлением/потоком воздуха позволяет снизить затраты на оборудование для конечного пользователя.
4. Встроенный интерфейс BACnet (для системы «умный дом»), MODBUS протокол и программируемый логический контроллер с объёмом программы до 10000 шагов.
5. Функция FIRE MODE (Режим аварийной работы при пожаре) с байпасом: при аварийных ситуациях работа насосов и вентиляторов осуществляется вне зависимости от сигналов аварии оборудования, обеспечивая дымоудаление и подачу воды для предотвращения опасности жизни людей.
6. Возможность выбора воздушного или водяного охлаждения.
7. Счетчик электроэнергии.

Преобразователи частоты серии CP2000 включены в проектно-конструкторскую документацию на станции управления насосами в системах повышения давления, подачи ГВС, отопления, кондиционирования и вентиляции.

Основные особенности CP2000:

1. Модульная конструкция;
2. Встроенный ЖК дисплей, возможность копирования, сохранения, восстановления настроек;
3. Диапазон мощностей 0.75KW

400KW (до 650 KW в ближайшем будущем);

Новая конструкция радиатора и фланцевое крепление в шкафу;

Встроенный MODBUS/BACnet интерфейс, модули расширения для DeviceNet, CANopen(DS402), PROFIBUS-DP, MODBUS TCP, EtherNet/IP;

Часы реального времени, календарь, счетчик электроэнергии;

Функция адаптации к изменениям нагрузки;

Соответствие международным стандартам CE/UL/CUL.

Русский интерфейс

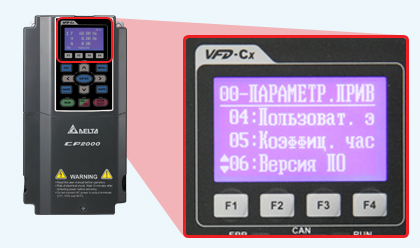

Меню пульта частотных преобразователей на русском языке
