Большой проект: погодная станция и первичные часы
Погодная станция
— измерение температуры снаружи и внутри помещения
— измерение атмосферного давления
— измерение влажности воздуха
— измерение скорости ветра
— отображение суточного графика изменения давления
— предсказание погоды на ближайшее время
Первичные часы
— поддержание точного времени, источник точного времени для остальных устройств
Радиоинтерфейс
— передача по радиоканалу полученной выше информации
Программный интерфейс
— безкнопочная установка времени
— расчет рассинхронизации времени
Интерфейс:
в порядке следования номеров
1. Изменение атмосферного давления за последний час
2.График изменения атмосферного давленияза сутки
3. Прогноз погоды (в данном случае ожидается дождь)
4.Атмосферное давление, мм.рт.ст.
5.Скорость ветра, об/мин.
6.Температура на улице, гр. С.
7.Знак изменения уличной температуры за последний час ( ST = stable , без изменений)
8.Температура в квартире, гр. С
11.Число и месяц
Схема:
Как видим, принцип построения крайне прост: разведены основные интерфейсы и остальные платы подсоединены через коннекторы. За исключением платы часов реального времени, которая размещена вместе с основной.
Плату можно рассмотреть на фото ниже. Приношу извинения за грязь на плате.
Снизу находится часовая микросхема
Установки фьюзов показаны здесь:
Анемометр
За основу конструкции взят компьютерный кулер. В данном случае 80мм, но можно и другие.
Кулер был разобран. Катушки двигателя откушены и выброшены, также выпаяны все детали кроме датчика Холла, который используется в конструкции. На свободное место впаян внешний датчик температуры DS 18 B 20. После сборки плата полита эпоксидной смолой.
Внимание, не повторяйте моей ошибки: на горизонтальной полке зимой скапливается снег и мешает вращаться крыльчатке.
Радиоинтерфейс
В качестве оного применен передатчик из комплекта, купленного на Ebay . Они выпускаются на стандартные частоты 433 и 315МГц.(Ищетсяпофразе «433 MhzRFtransmitterreceiverlinkkit ») На момент публикации стоимость его около $1.05. Невероятно.
На фото в нижнем левом углу в белом теплоизолирующем контейнере датчик SHT 21, правее находится передатчик.
Программа синхронизации
Было решено отказаться от ручной (кнопочной) настройки времени и использовать для этого программу.
Ее интерфейс прост. Во время старта программа попытается найти подходящий порт, при необходимости его можно изменить. При готовности порта загорается надпись “ READY ”.
При нажатии кнопки «Спросить» программа узнает время в приборе и вычисляет разницу (дельту) с образцовыми часами.
При нажатии кнопки «Синхро» время в приборе синхронизируется с образцовым.
Соединение компьютера с прибором возможно стандартным шнуром USB — UART . Также протестирована работа через модуль Bluetooth — UART .
Протокол обмена
Протокол обмена данными является открытым и позволяет осуществить подключение в качестве устройства отображения/управления любого устройства, поддерживающего обмен по UART . В качестве такового может служить персональный компьютер, планшет под управлением Андроид и другие аналогичные устройства.
Скачать [161,22 Kb] (cкачиваний: 381) схему, прошивку, программу под 64 и 86 windows, печатную плату
Дальнейшее развитие проекта в следующей статье, а предыдущая статья тут.
Источник
FanJu FJW4 Multifunction WiFi Digital Alarm Clock Smart Weather Station
— Black EU Plug $49.99
Подключение по WiFi, точное время по интернету, сопряжение с мобильным приложением, точный прогноз из интернета на сегодня и 4 дня вперед, показания температуры и влажности на базе + то же самое на беспроводном датчике, давление в мм рт.ст., скорость и направление ветра, дни недели на русском языке.
Официальные характеристики станции:
Технические данные и особенности
Базовая станция:
Вечный календарь до 2099 года
* День недели на 8 языках по выбору пользователя: английский, немецкий, итальянский, французский, испанский, голландский, датский и русский
* Время в необязательном 12/24 часовом формате.
* Автоматическая калибровка службы времени сети
* барометрическое давление:
— Сеть источника данных о давлении воздуха
— Давление альтернативно в гПа / мб или в рт. Ст. Или мм рт. Ст.
* Скорость и направление ветра:
—Световая скорость и направление источника данных сети
— Скорость ветра поочередно в км / ч или милях в час
Диапазон измерения влажности внутри помещения: от 20% до 95%.
Температура в помещении:
— Диапазоны измерения температуры: от -20 ° C до 60 ° C или (от -4 ° F до 140 ° F)
— Альтернативно температура в ° C или ° F.
* Минимальное / максимальное отображение влажности и температуры
* ощущается как сеть источников данных о температуре
Функция прогноза погоды на будущее и температуры, информация о прогнозе погоды, предоставляемая сетью
* Подключается напрямую к сети Wi-Fi
* Блок питания:
Батарея: 2 x LR6 AA и сетевой адаптер: DC5V 1.2A
Беспроводной наружный датчик:
— Диапазоны измерения температуры наружного воздуха: -40 ° C (-4 ° F)
70 ° C (158 ° F)
— Открытый измеряемый диапазон: от 20% до 95%.
— Частота передачи данных: 433 МГц
— Радиус действия: макс. 60 м (открытая площадка)
— Батареи: 2 х LR06 (UM-3), 1,5 В (размер AA)
— Класс защиты: IPX4
Нравится мне этот класс устройств под названием метеостанции.
И было у меня их много, это не считая простых термометров-гигрометров, а только непосредственно метеостанции с беспроводными датчиками.
Антология на данный момент такова:
Сейчас есть у меня в хозяйстве вот такая комбинация гаджетов: хорошая метеостанция KKMoon и WiFi термометр-гигрометр от Broadlink:
Источник
Датчик внешний Bresser для метеостанций, 433 МГц, пятиканальный
| Место использования | внутри помещения, снаружи помещения |
| Встроенные функции | гигрометр, термометр |
| Диапазон измерения в помещении | от –10 °C до +60 °C |
| Диапазон измерения снаружи помещения | от –10 °C до +60 °C |
| Диапазон измерения влажности | от 25 до 90% |
| Радиус радиосигнала | 50 м (в прямой видимости) |
| Источник питания | батарейки типа АА – 2 шт. (нет в комплекте) |
| Вес | 0.14 кг. (в упаковке) |
| Размер упаковки | 12.0×7.0×4.0 см. |
| Совместимость | с метеостанциями, которые работают на частоте 433 МГц |
Пятиканальный датчик Bresser можно использовать с метеостанциями, которые работают на частоте 433 МГц. Он измеряет температуру и влажность воздуха и способен передавать данные на расстояние до 50 метров. Для работы датчика не нужны провода – он работает от батареек, а измерения отправляются на основной модуль по радиоканалу.
Датчик снабжен встроенным ЖК-экраном, а на задней крышке есть переключатель активного радиоканала. Датчик можно ставить на стол, подоконник или полку или же закреплять на стене.
Особенности:
- Пятиканальный датчик для метеостанций
- Измеряет влажность воздуха и температуру
- Частота радиосигнала – 433 МГц
- Радиус передачи – 50 метров (в прямой видимости)
- Беспроводное подключение, питание от батареек
Оставить свой отзыв
Самовывоз из магазина в Санкт-Петербурге:
Стоимость выдачи 0 руб. Время перемещения товаров в магазин 0-3 дня. Есть оплата банковскими картами.
Доставка по Санкт-Петербургу в пределах КАД:
- по Санкт-Петербургу внутри КАД — 350 руб. При заказе от 4000 р — 0 руб.
- При заказе от 3000 р до 4000 р — 100 руб.
- При заказе от 2000 р до 3000 р — 200 руб.
- При сумме заказа до 2000 р — 300 руб. —>
Пункты выдачи наших товаров в Санкт-Петербурге и России:
Главпункт, СДЕК, DPD, Боксберри, ПикПоинт. Можно выбрать при оформлении заказа
Доставка в любой город России:
- Доставка в пункты выдачи транспортных компаний. Возможна доставка в вашем городе до «дверей» курьерской службой этих компаний.
- Доставка почтой России.
В КАКИХ СЛУЧАЯХ НУЖНА ПРЕДОПЛАТА? При сумме заказа от 8000 рублей предоплата составляет 30%. Если сумма заказа 500 рублей и меньше — предоплата 100%. В некоторых случаях магазин оставляет за собой право не брать предоплату.
Как внести предоплату за заказ: НАЖМИТЕ СЮДА
Источник
Домашняя метеостанция на датчиках 433МГц
Для данного проекта нам понадобится:
Приемник и передатчик на 433МГц в количестве 2 шт. http://ali.pub/1joehv
Давайте для начала рассмотрим схему подключения приемника
Из данной схемы видно какой пин датчиков к какому пину ардуино подключен.

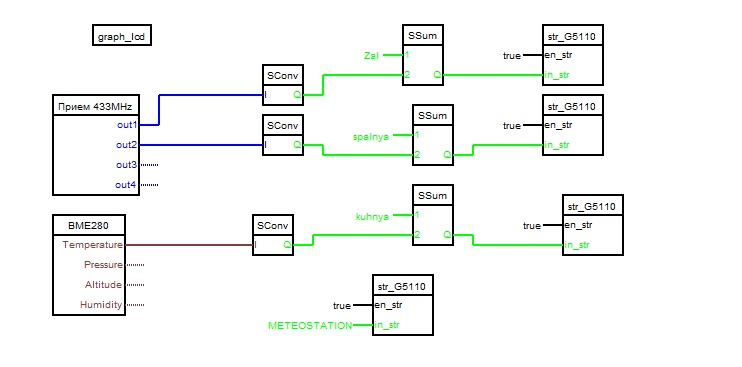

В FLProg данная схема выглядит вот таким образом:
Ниже в видео в конце этой статьи я подробно рассказываю, какой блок для чего служит в данной схеме.
Модуль приемника и передатчика 433МГц: https://yadi.sk/d/rgQ1TDXl3JyGPR

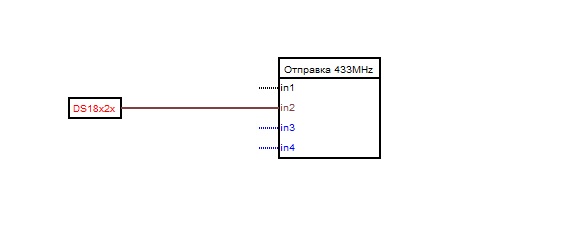

Теперь давайте рассмотрим схему подключения передатчика на DS18b20:
Из схемы видно что куда подключается.

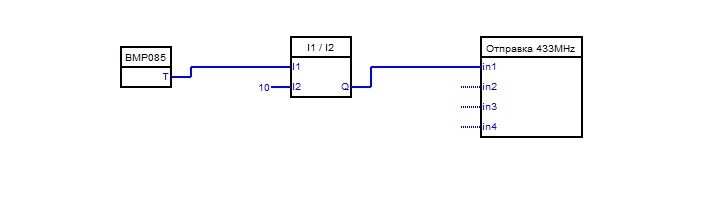

Ну и схема передатчика на BMP180:
